Soundtower 2023

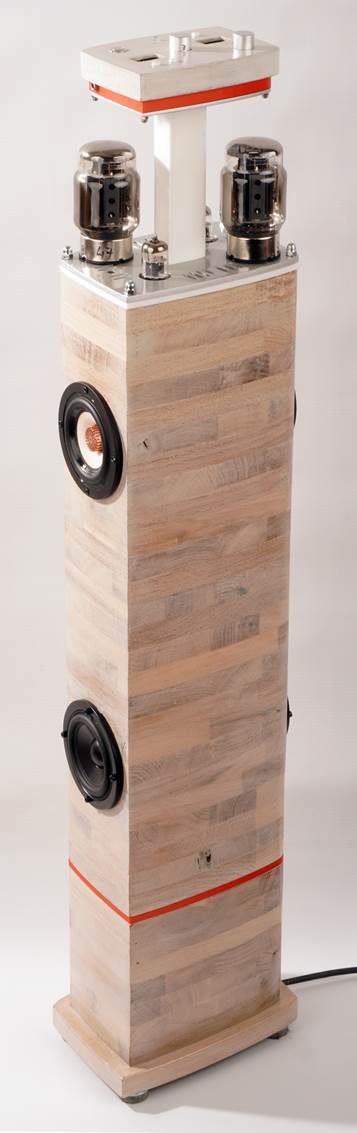

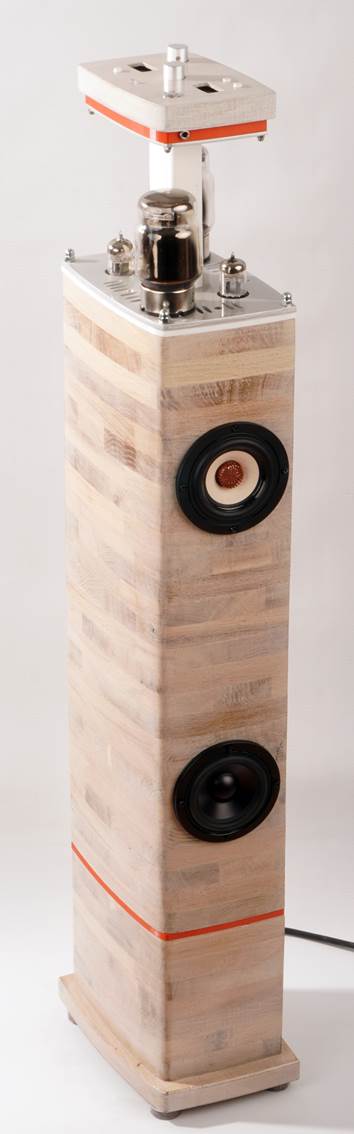

Ein Bild, das Kaffeemühle, Text, Zylinder enthält.                            Ein Bild, das Küchengerät, Zylinder, Haushaltsgerät, Kaffeemühle enthält. Automatisch generierte Beschreibung



Kompakt-Musikwiedergabegerät



Quellen: Radio, Bluetooth, MP3 (USB)

Schaltung je Kanal: Eintakt Class A Verstärker mit KT88 in Triodenschaltung, Paus = 6W

Klangeinstellung: Klangbrückensteller in der globalen Gegenkopplung, Mittenfrequenz 1kHz, in die eine Richtung H+ und T+, Gegenrichtung H- und T-

Netzteil: MOSFET-OLTC, mikrokontrollergesteuert in 3 Stufen, gekoppelt an den Lautstärkesteller, passt die Gleichstromleistung an den Aussteuerpegel an

Lautsprecher: Volumen 2,5l, Breitbänder Tangband W3-1878 und Passivradiator Dayton DSA90-PR3

Ausgangsübertrager: EI84a, kornorientiert 0,35mm, 1,1mm Luftweg, Sekundärwicklung 2-fach verschachtelt

Gehäuse: Eiche und Aluminium CNC-bearbeitet, Übergangsteile und Sattelringe Kunststoff 3D-Druck

Anzeigen: Zwei OLED-Displays: Radio mit Frequenzanzeige, Quelle und Anzeige der Gleichstromleistung je KT88 in Prozent, zugleich Röhrenkontrolle, RGB-LED

Abmessungen:12 x 18 x 89 cm

Gewicht:12,1kg

Leistungsaufnahme: 69  –  87  – 104W, je nach Stellung des Lautstärkestellers

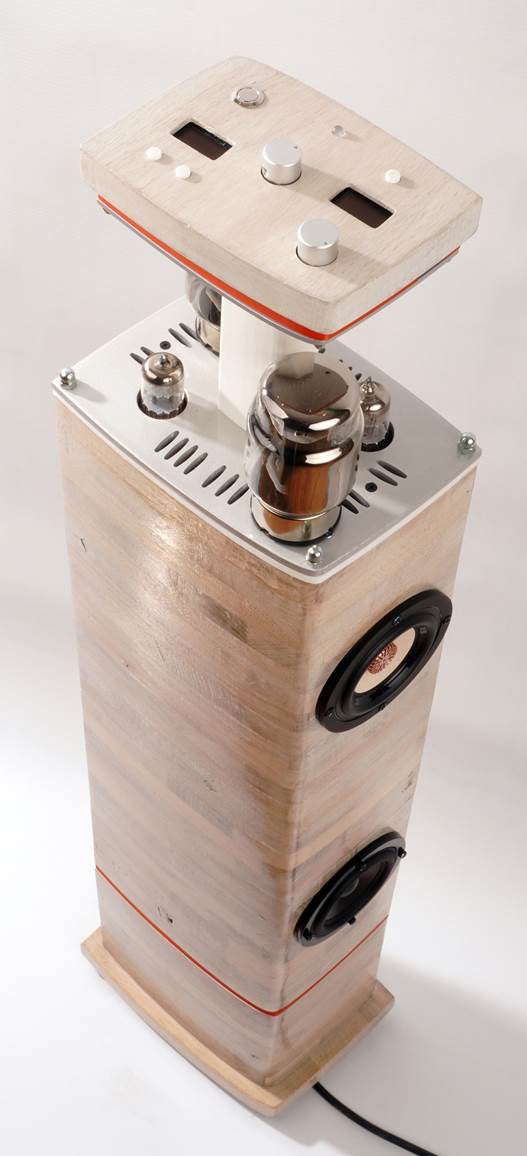

Ein Bild, das Kamera enthält. Automatisch generierte Beschreibung





Herstellungsprozess

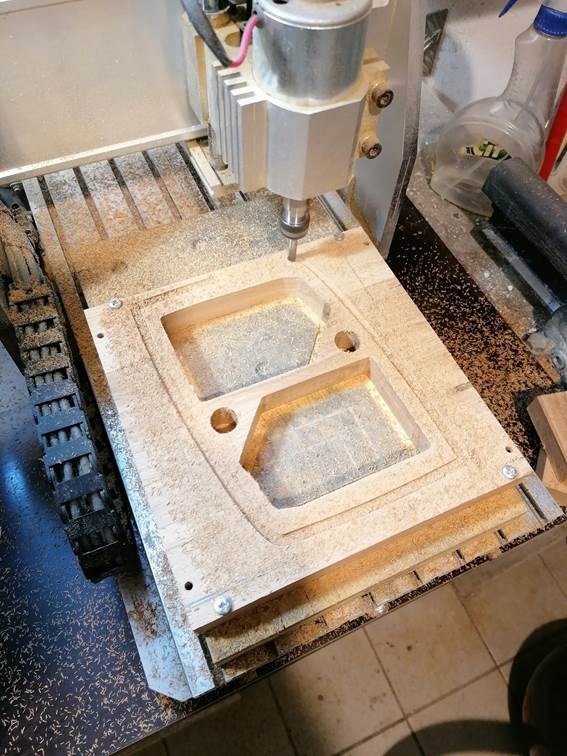

Ein Bild, das Waschbecken, Im Haus, Gelände, Küche enthält. Automatisch generierte Beschreibung

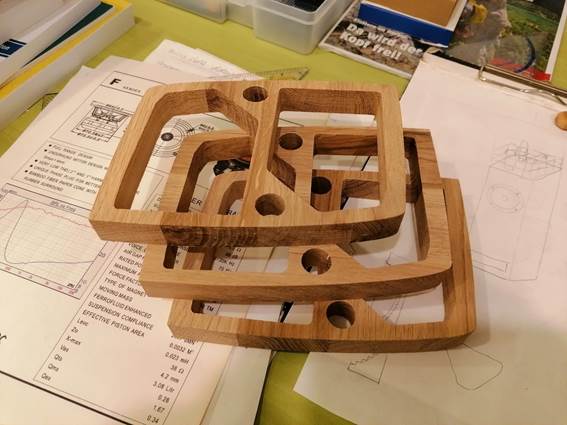

Ein Bild, das Handschrift, Im Haus, hölzern, Design enthält. Automatisch generierte Beschreibung

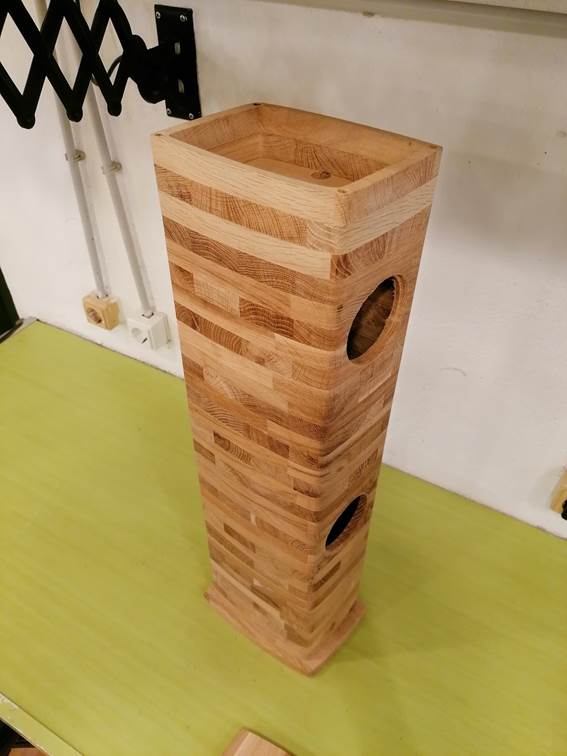

Ein Bild, das Holzarbeiten, Holzblock, hölzern, Sperrholz enthält. Automatisch generierte Beschreibung

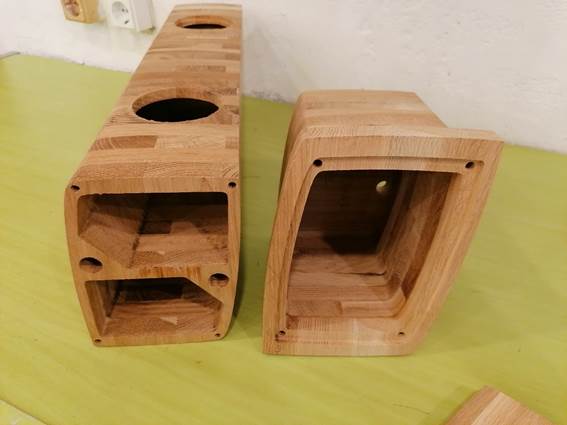

Ein Bild, das Holzblock, Holzarbeiten, hölzern, Wand enthält. Automatisch generierte Beschreibung

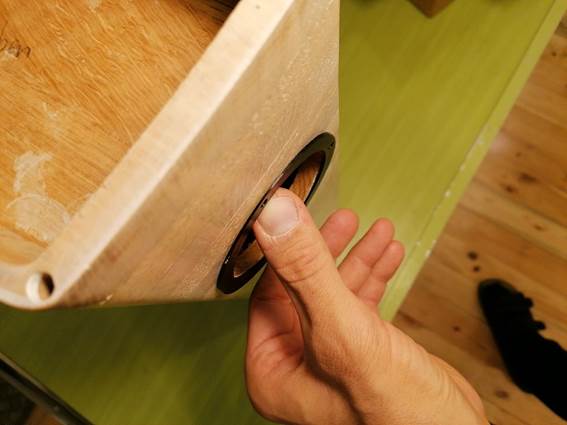

Ein Bild, das Person, Nagel, Im Haus, Boden enthält. Automatisch generierte Beschreibung

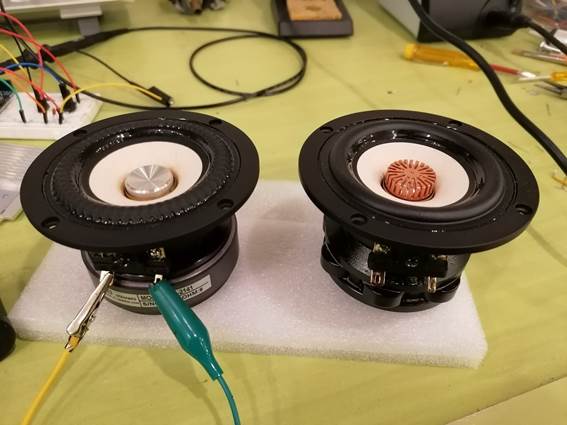

Ein Bild, das Elektronik, Im Haus, Tisch, Lautsprecher enthält. Automatisch generierte Beschreibung

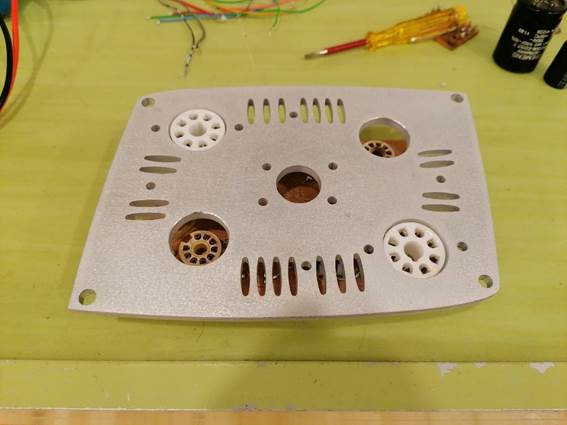

Ein Bild, das Werkzeug, Elektronik, Schaltung, Im Haus enthält. Automatisch generierte Beschreibung

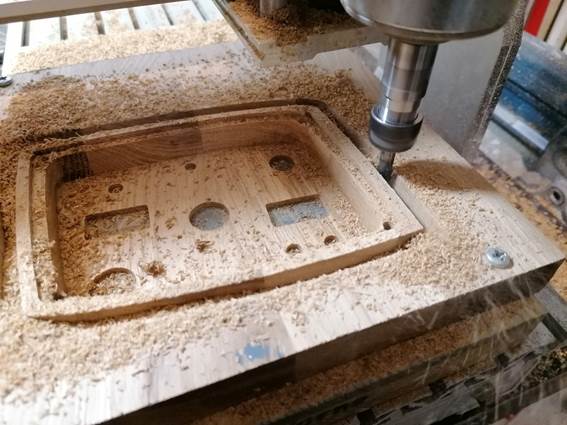

Ein Bild, das Waschbecken, Im Haus, Schmutzig, Gelände enthält. Automatisch generierte Beschreibung

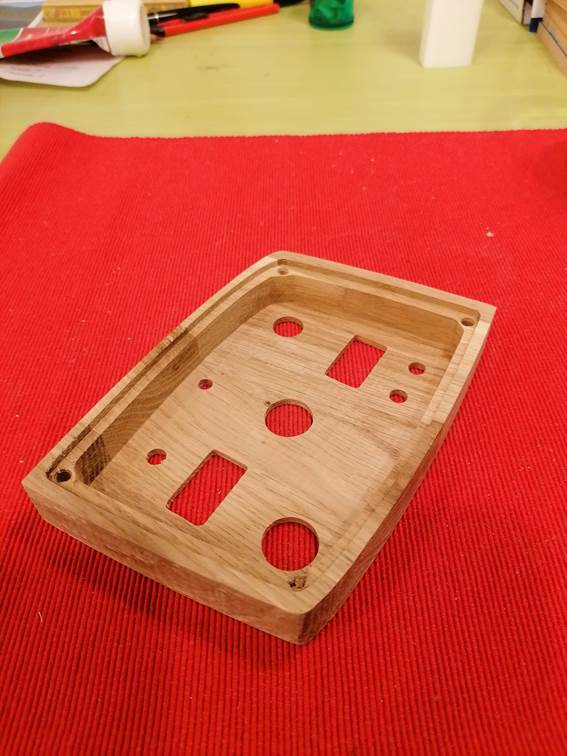

Ein Bild, das Im Haus, Tisch, Boden, rot enthält. Automatisch generierte Beschreibung

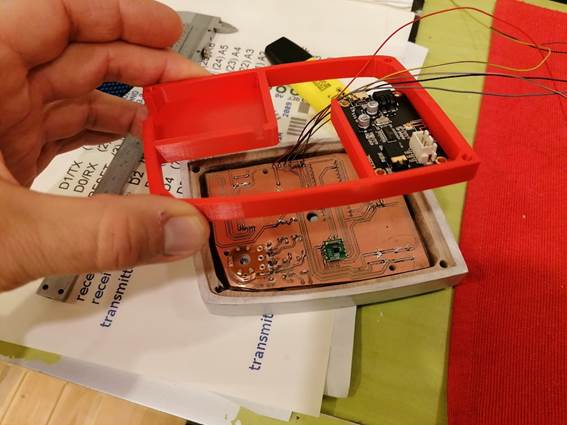

Ein Bild, das Text, Im Haus, Person, Box enthält. Automatisch generierte Beschreibung

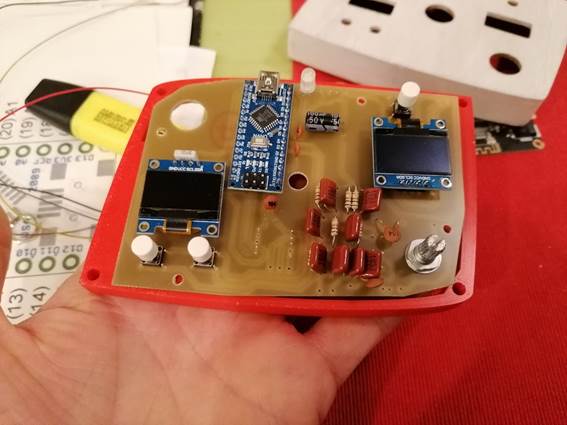

Ein Bild, das Elektronik, Elektronisches Bauteil, Elektrisches Bauelement, passives Bauelement enthält. Automatisch generierte Beschreibung

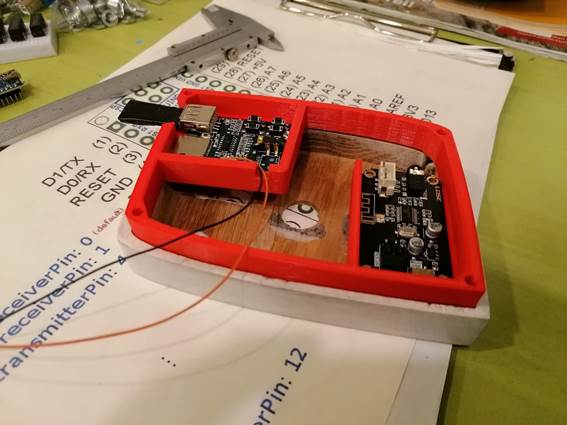

Ein Bild, das Text, Buch, Im Haus, Aufdruck enthält. Automatisch generierte Beschreibung

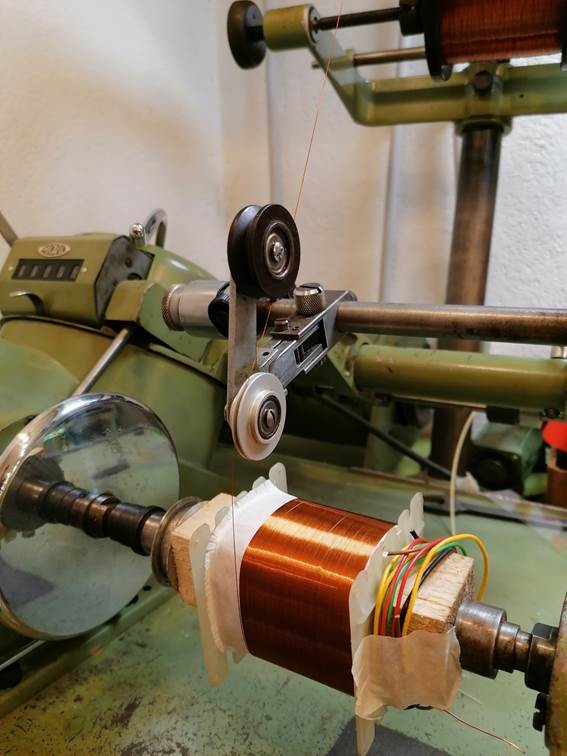

Ein Bild, das Maschine, Werkzeugmaschine, Pfeife Flöte Rohr, Im Haus enthält. Automatisch generierte Beschreibung

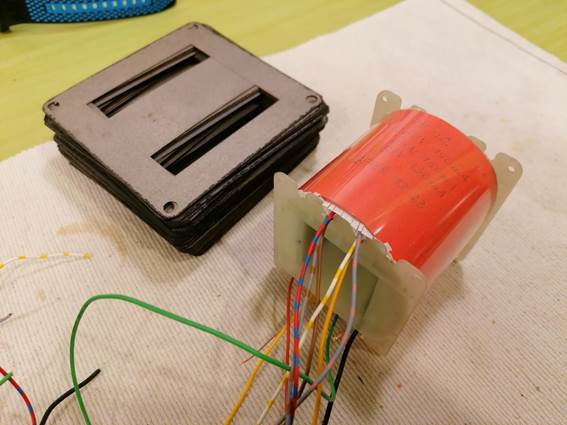

Ein Bild, das Kabel, Plastik, Büroausstattung, Elektronik enthält. Automatisch generierte Beschreibung

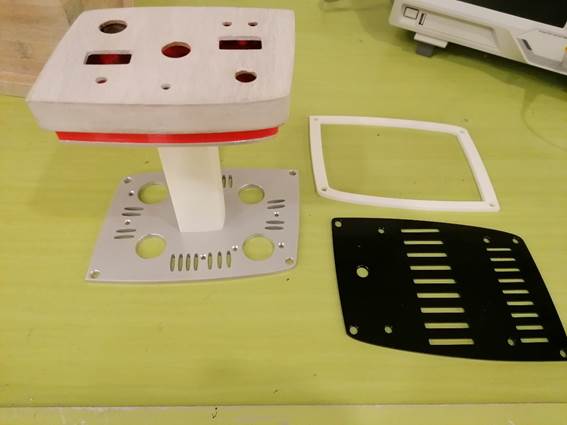

Ein Bild, das Im Haus, Fernbedienung enthält. Automatisch generierte Beschreibung

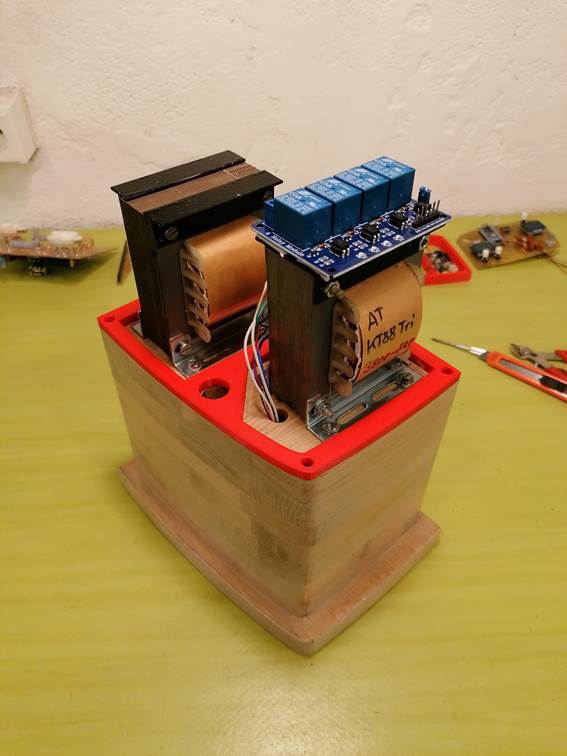

Ein Bild, das Plastik, Im Haus, Box, Elektrisches Bauelement enthält. Automatisch generierte Beschreibung

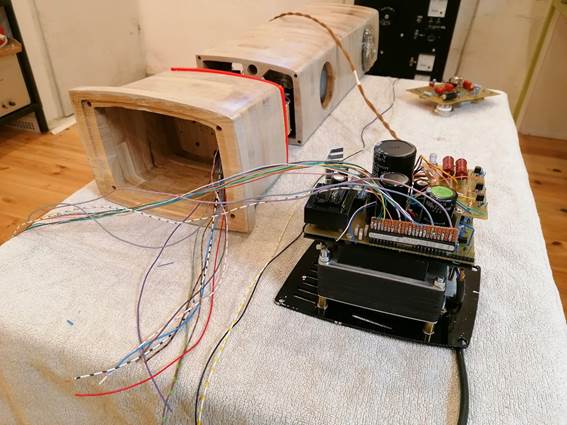

Ein Bild, das Im Haus, Elektronik, Haushaltsgerät, Kabel enthält. Automatisch generierte Beschreibung

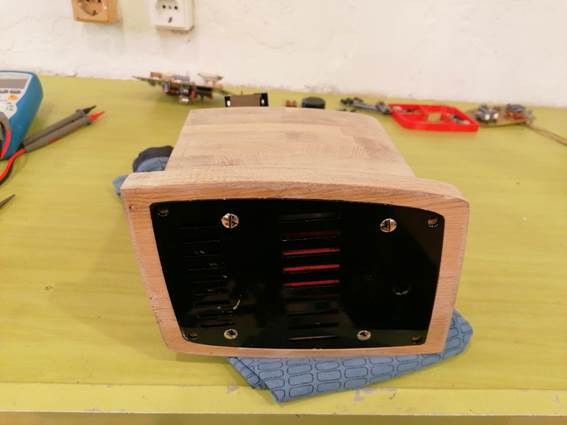

Ein Bild, das Werkzeug, Im Haus, Elektronik, Boden enthält. Automatisch generierte Beschreibung



Ein Bild, das Elektronik, Elektronisches Bauteil, Elektrisches Bauelement, passives Bauelement enthält. Automatisch generierte Beschreibung

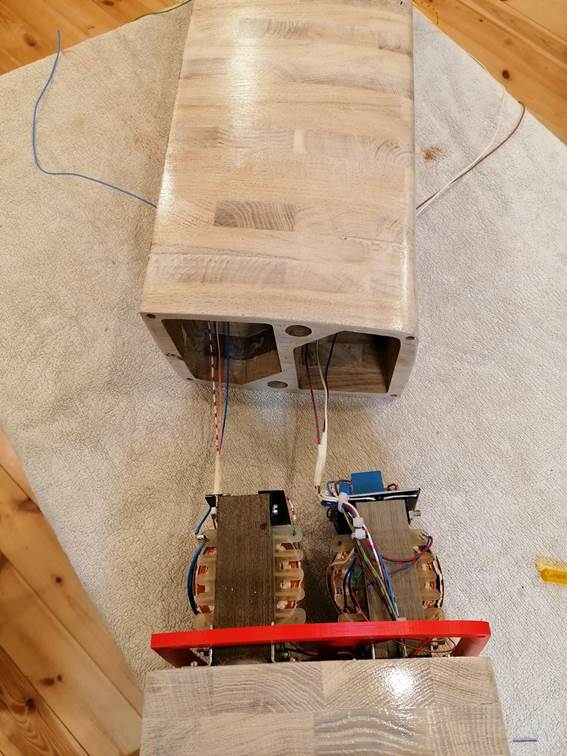

Ein Bild, das hölzern, Werkzeug, Boden, Sperrholz enthält. Automatisch generierte Beschreibung

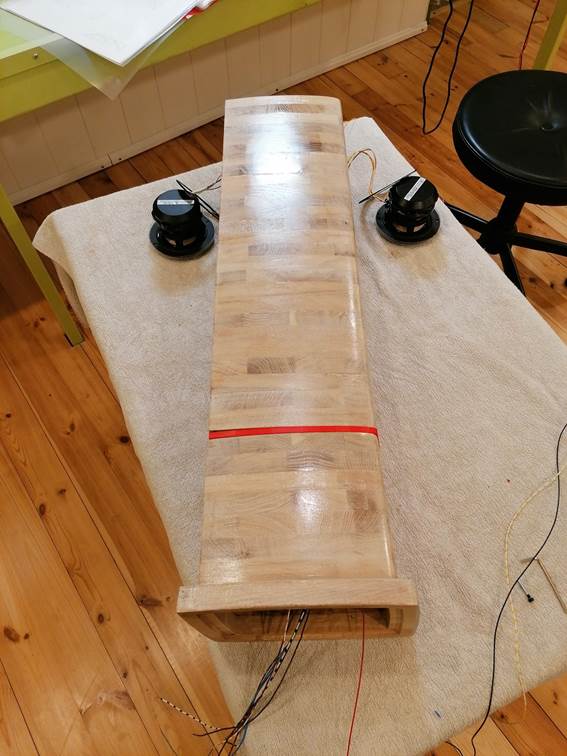

Ein Bild, das Boden, Im Haus, Sperrholz, Mobiliar enthält. Automatisch generierte Beschreibung

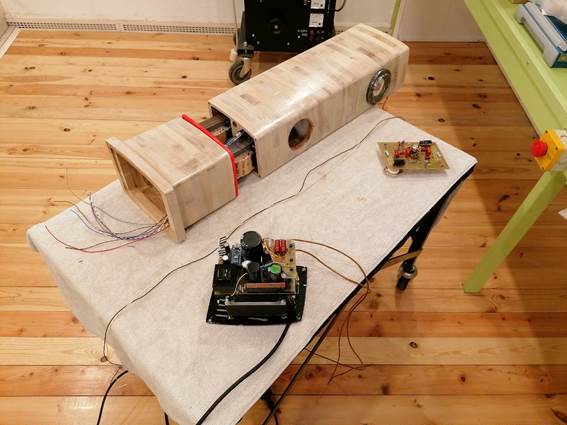

Ein Bild, das Werkzeug, Im Haus, Maßstabsmodell, Tisch enthält. Automatisch generierte Beschreibung



Ein Bild, das Werkzeug, Elektrische Leitungen, Röhre, Elektronik enthält. Automatisch generierte Beschreibung

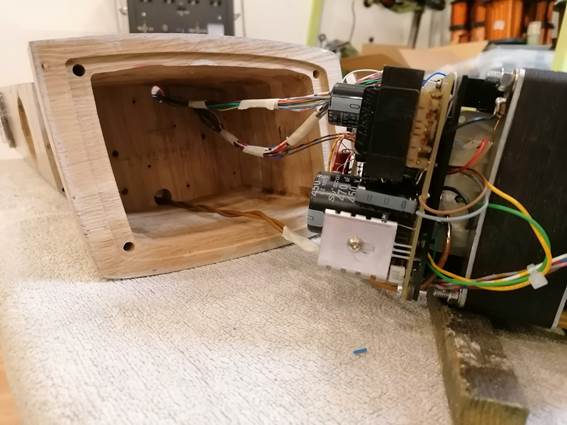

Ein Bild, das Elektrische Leitungen, Im Haus, Maschine, Elektronik enthält. Automatisch generierte Beschreibung

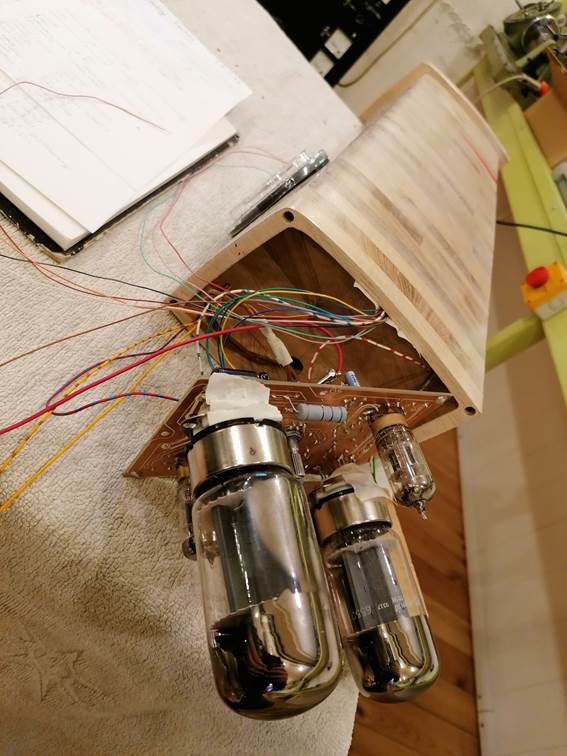

Ein Bild, das Im Haus, Boden enthält. Automatisch generierte Beschreibung

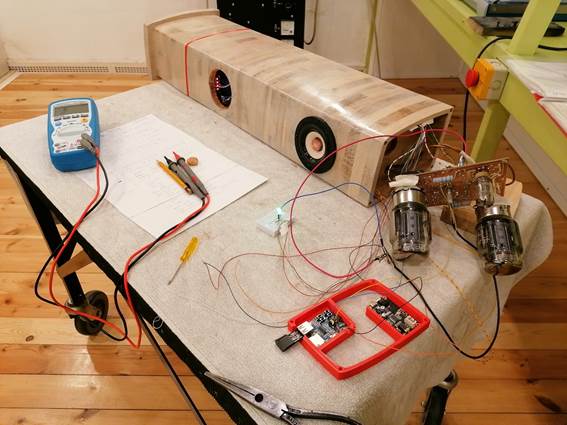

Ein Bild, das Im Haus, Werkzeug, Elektrische Leitungen, Maschine enthält. Automatisch generierte Beschreibung

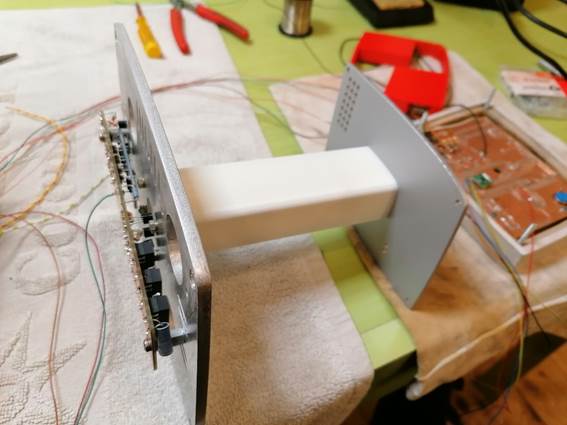

Ein Bild, das Werkzeug, Im Haus, Kabel, Tisch enthält. Automatisch generierte Beschreibung



Ein Bild, das Im Haus, Mobiliar, Elektrische Leitungen, Werkzeug enthält. Automatisch generierte Beschreibung

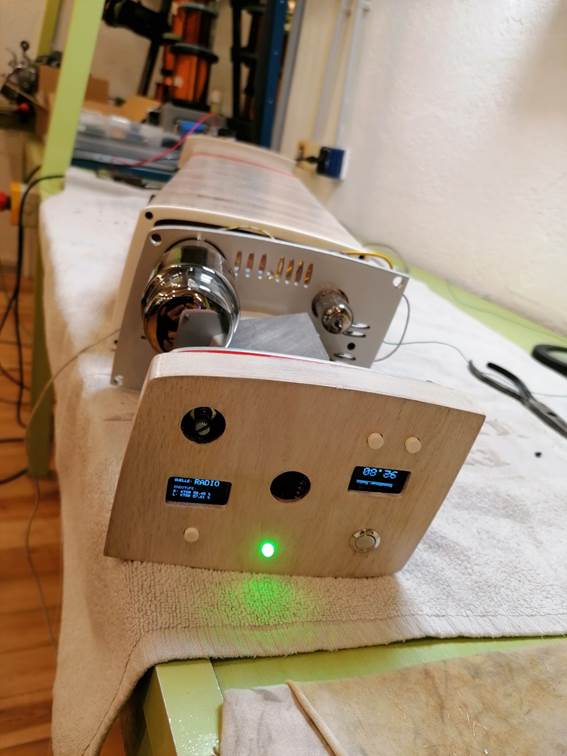

Ein Bild, das Im Haus, Werkzeug, Maschine, Nähmaschine enthält. Automatisch generierte Beschreibung

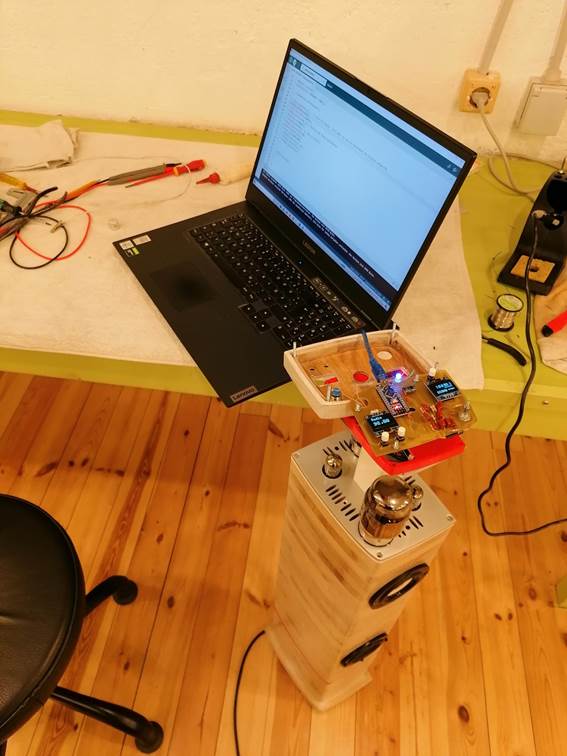

Ein Bild, das Im Haus, computer, Computer, Boden enthält. Automatisch generierte Beschreibung

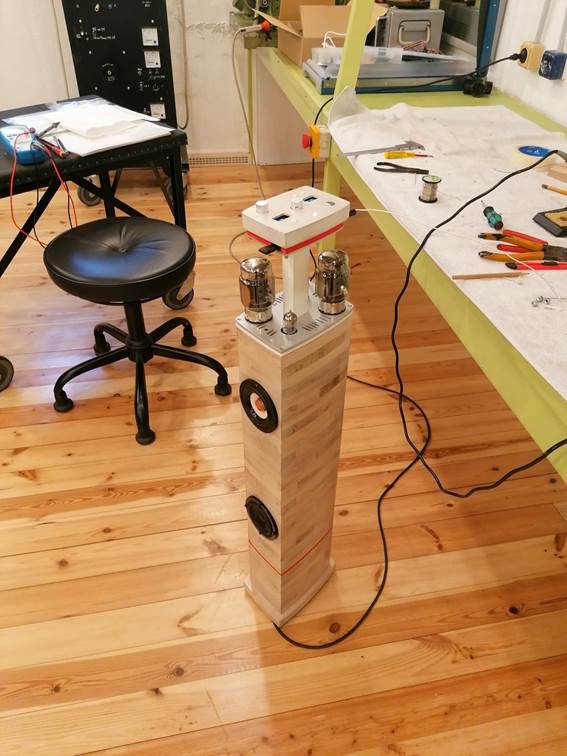

Ein Bild, das Boden, Im Haus, Mobiliar, Fußboden enthält. Automatisch generierte Beschreibung

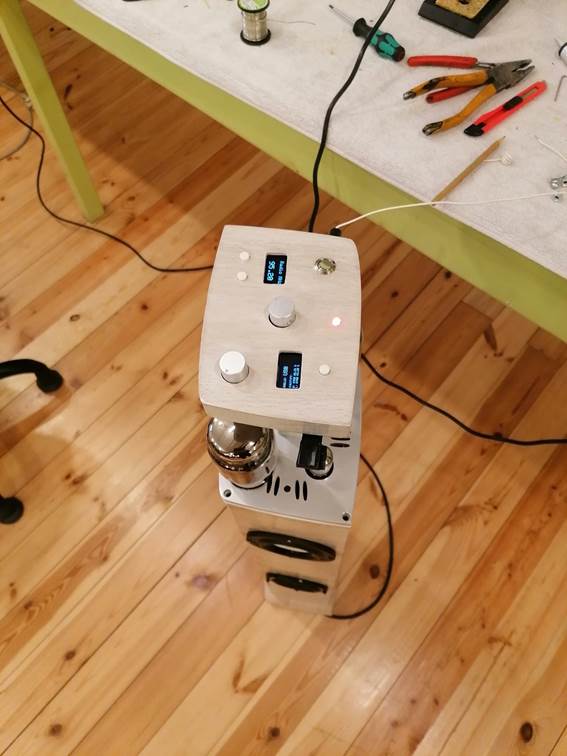

Ein Bild, das Kabel, Werkzeug, Boden, Elektrische Leitungen enthält. Automatisch generierte Beschreibung
