Schaltpläne zu den Selbstbauvor- und Endstufen

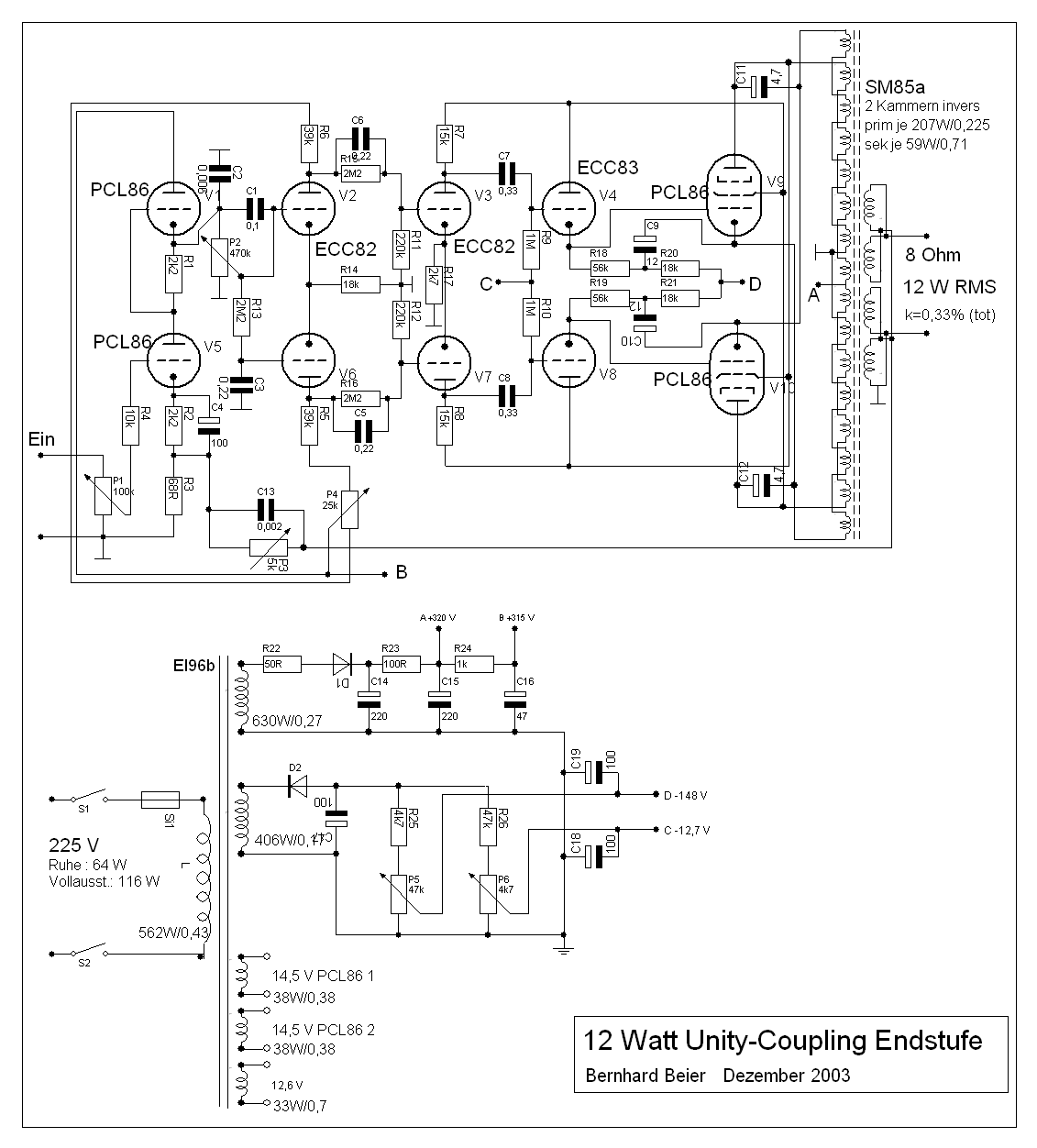

Endstufe Typ 1

Typ 1.GIF

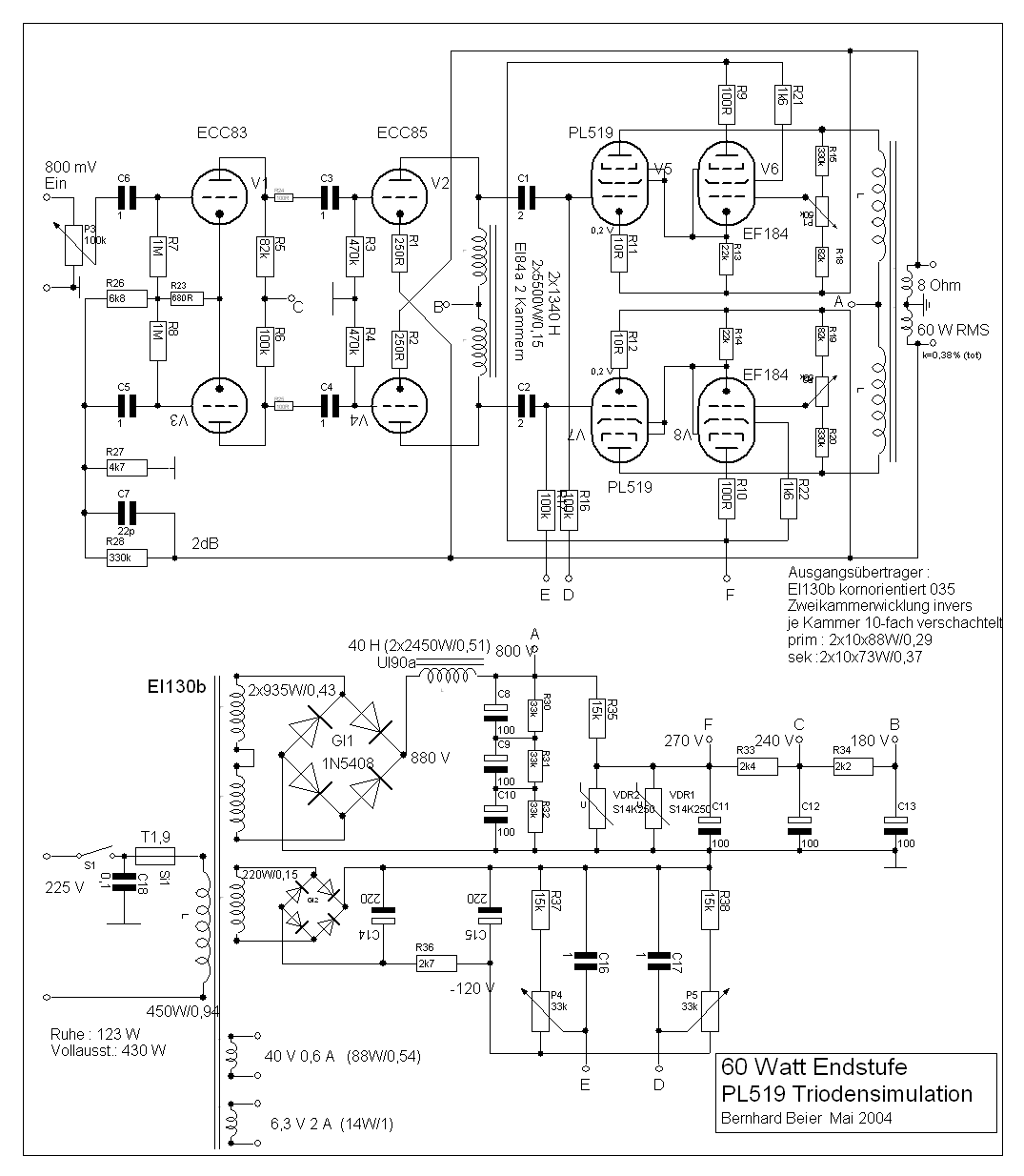

Endstufe Typ 2

Typ 2.GIF

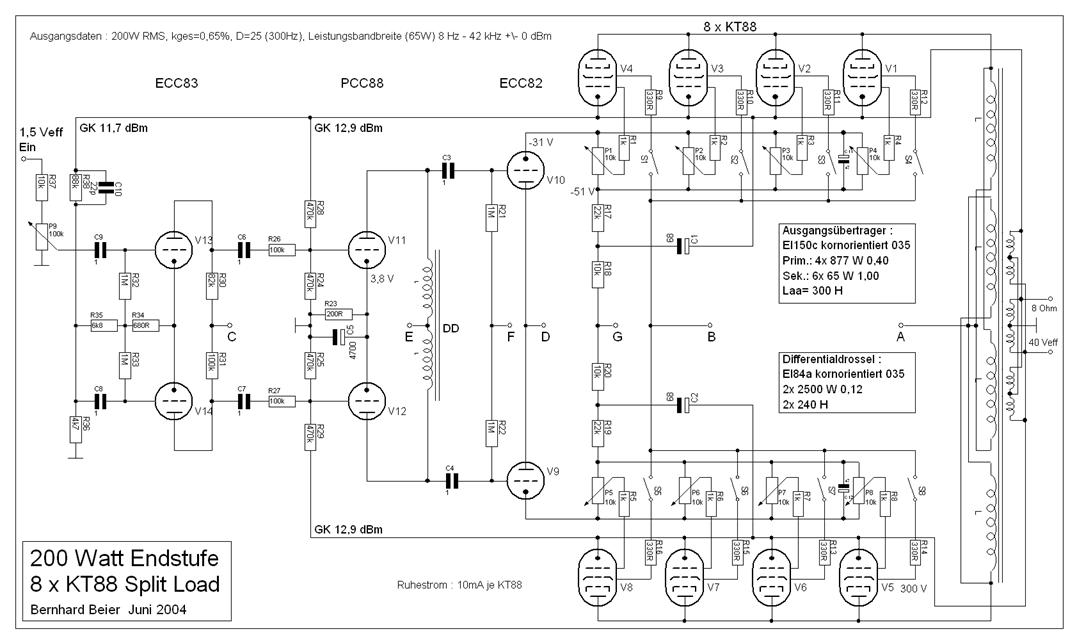

Endstufe Typ 3

Typ 3 A.GIF

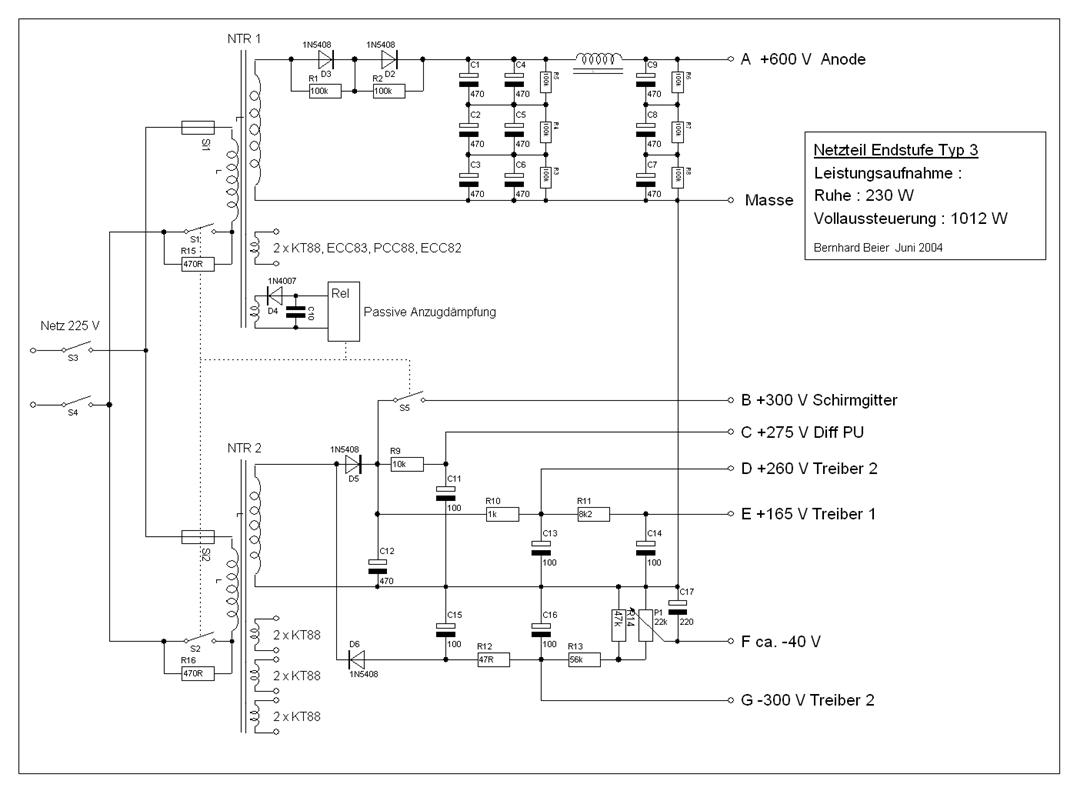

Tap 3 B.GIF

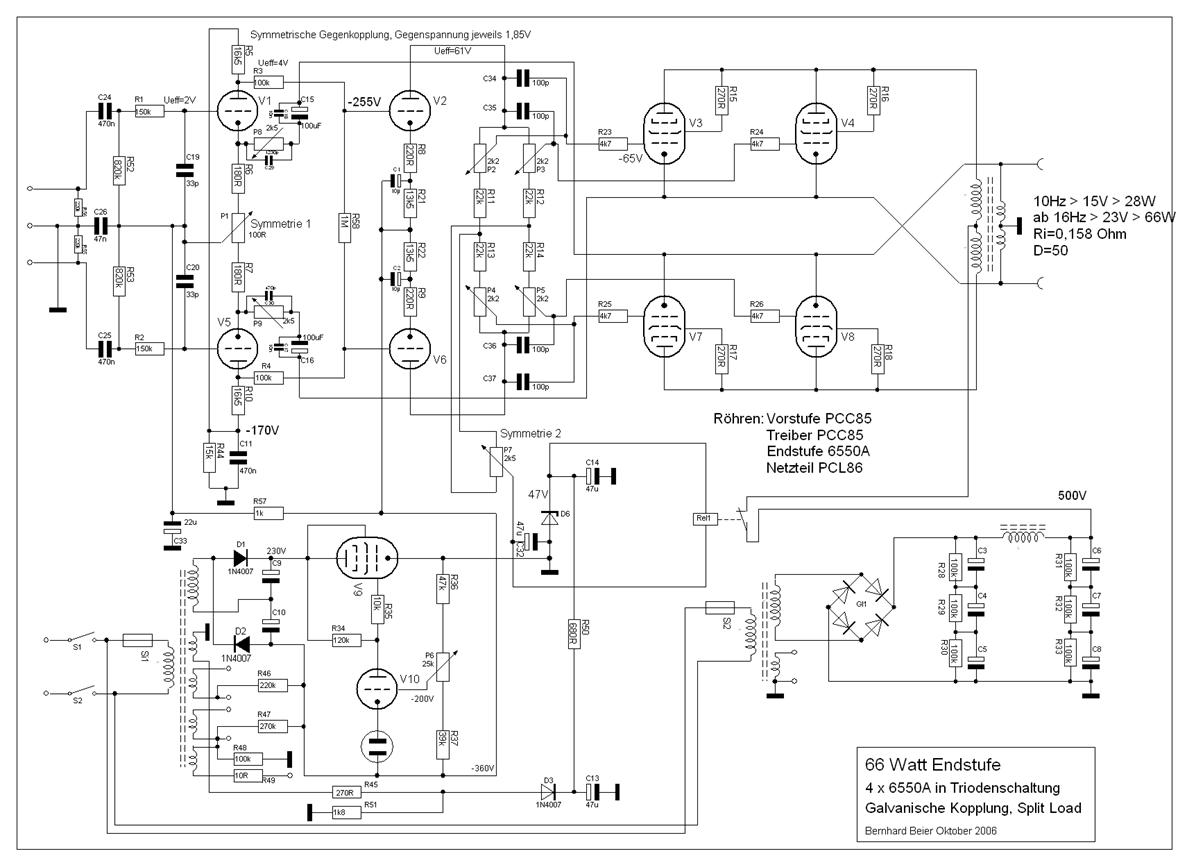

Endstufe Typ 4

Typ 4 Galv.GIF







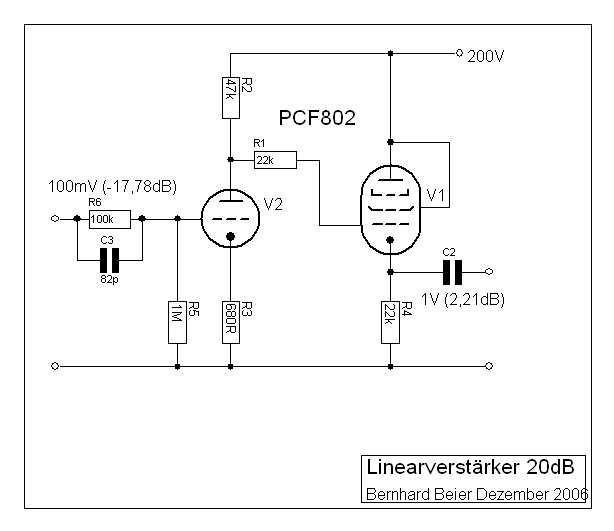

Symmetrische Vorstufe

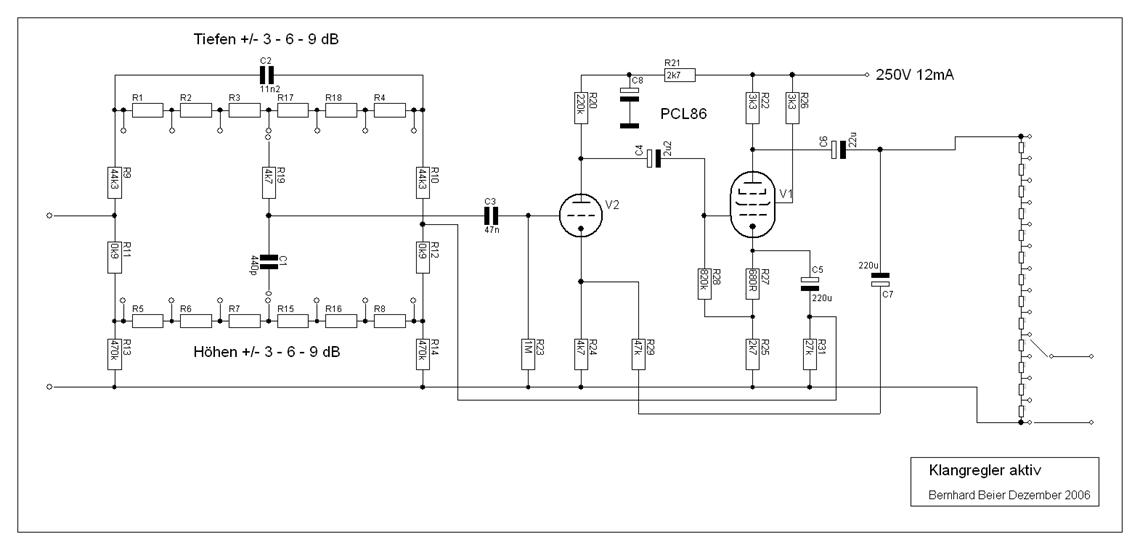

Klangregler aktiv.GIF



Ausgangsstufe symmetrisch.GIF
