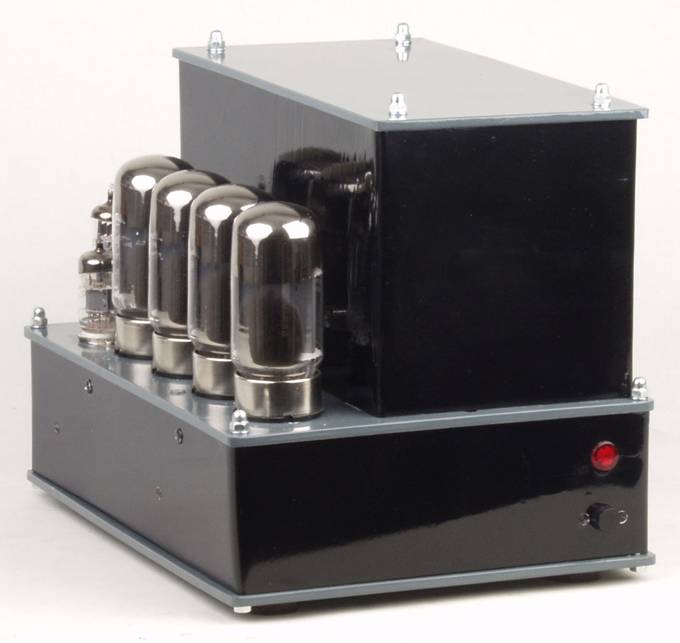

Endstufe Typ 4

Endstufe Typ 4



Symmetrische, galvanisch gekoppelte Endstufe



Röhren: OB2, PCL86, PCC85, PCC85, 4x...6550A



Abmessungen: 22x24x30



Masse: 18kg



Klirrfaktor: 0,60% bei 50W



Ausgangsleistung: 66W ab 16Hz, -3db bei 10Hz



Dämpfungsfaktor: 35



Empfindlichkeit: 4Veff, symmetrisch, für Vollaussteuerung



Betriebsklasse: AB



Schaltung: Symmetrischer Aufbau, durchgehend galvanische Kopplung aller Stufen, Split-Load,

                     symmetrische Gegenkopplung in die Eingangsstufe, Spannungsstabilisation für die Vor-

                     und Treiberstufe mit PCL86, OB2. 6550A in Triodenschaltung

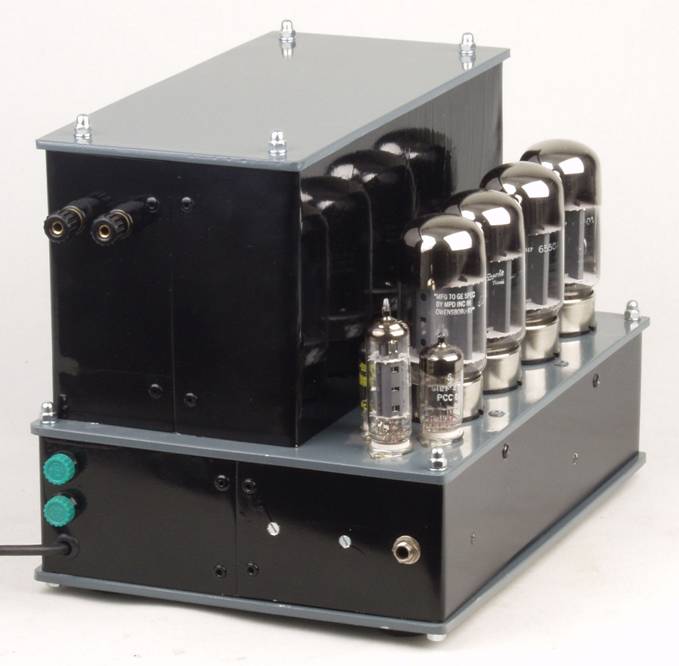

Endstufe Typ 4 b
