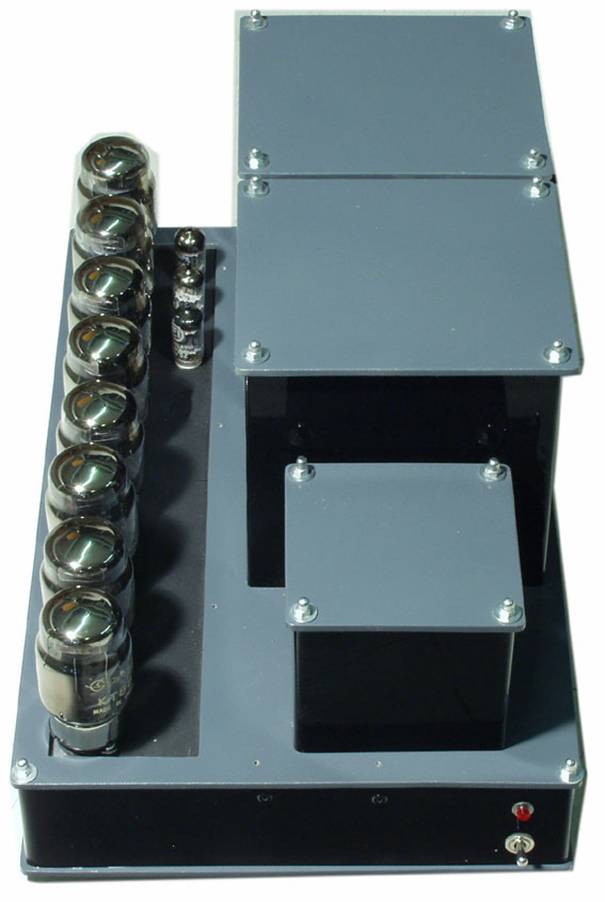

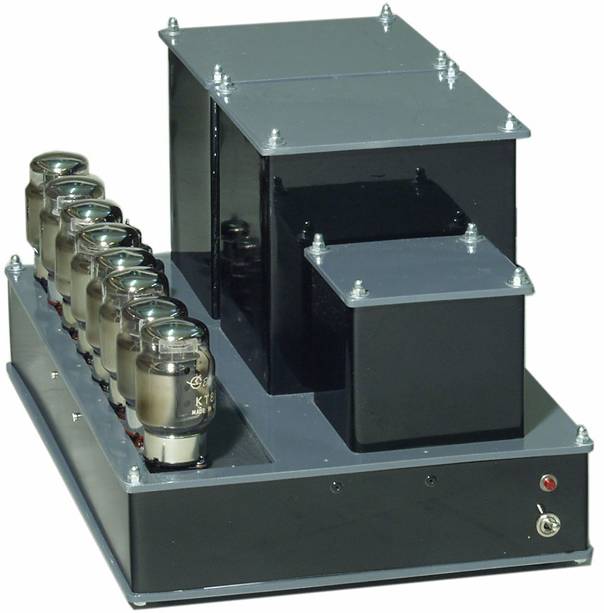

Endstufe Typ 3



Eigenschaften :

·        Gewicht : 32 kg

·        Abmessungen : 31x28x49

·        Röhren : ECC83, PCC88, ECC82, 8x KT88

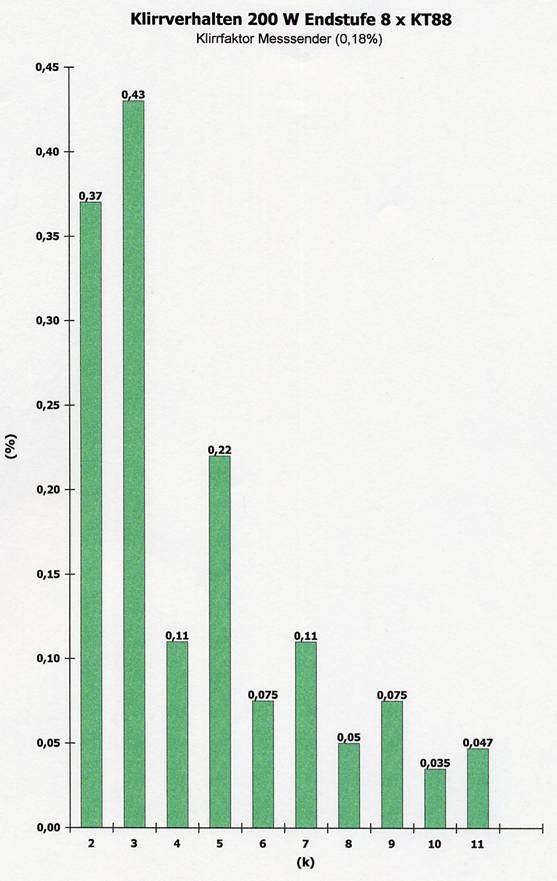

·        Klirrfaktor : 0,65 %  bei 200W Vollaussteuerung (k Signal 0,18 %)

·        Ausgangsleistung : 200WRMS

·        Dämpfungsfaktor : 25  (Vorwärtsmessung, unterer Frequenzbereich)

·        Linearer Frequenz – Leistungsverlauf : 8Hz bis 42kHz bei 65WRMS, ab 18Hz 200W

·        Leistungsaufnahme : Ruhe 230W, Vollaussteuerung 1012W

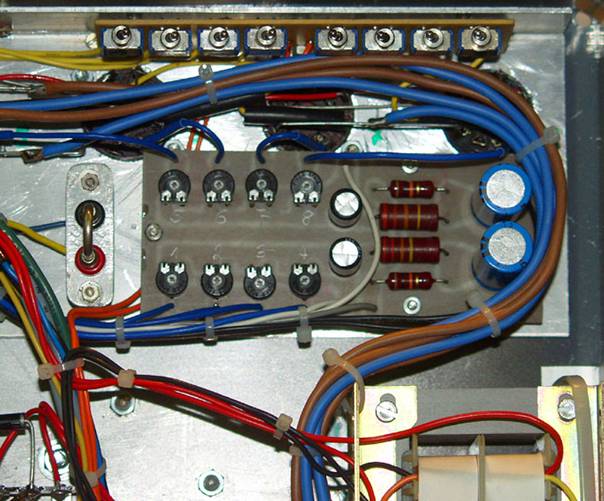

Schirmgitterschalter und Ruhestromeinstellung

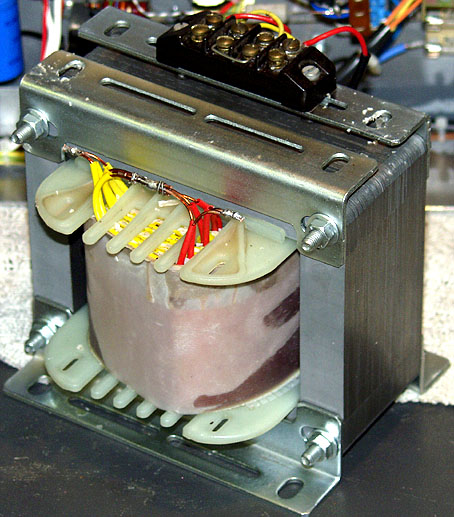

Ausgangsübertrager EI150c, kornorientiert M111-35
