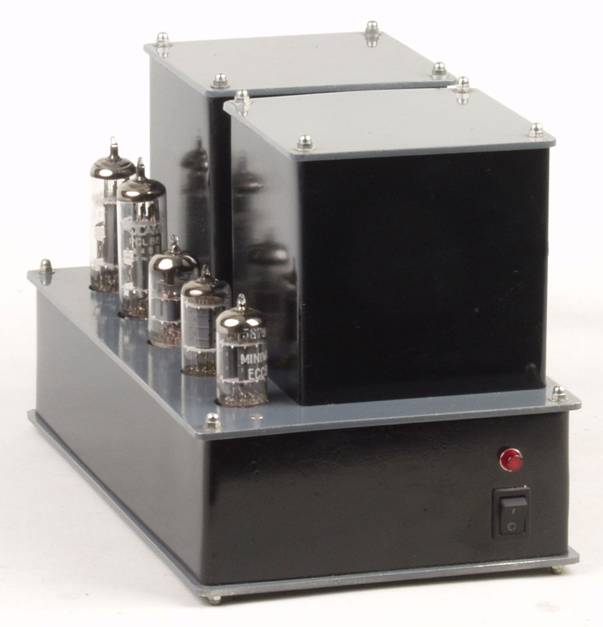

Endstufe Typ 1



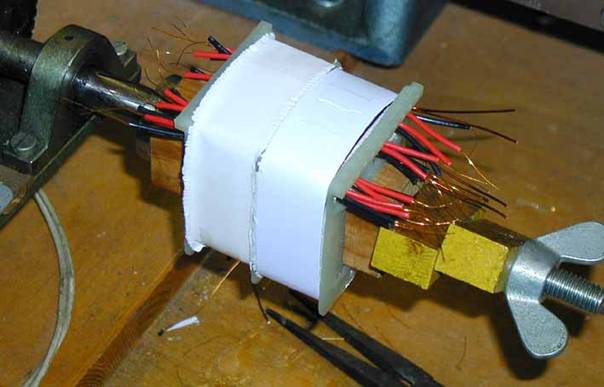

Vollständig symmetrisch aufgebaute Klasse B Endstufe nach der Unity-Coupling Topologie von McIntosh. Die Eingangsstufe verwendet die Triodensystemen der beiden PCL86 in SRPP- Beschaltung mit einer Leerlaufverstärkung von ca. 38dB. Die Phasenumkehrstufe ist galvanisch an die Eingangsstufe gekoppelt und kann mit einem Potentiometer auf Symmetrie abgestimmt werden. Die spezielle Ansteuerung gewährleistet, dass die Endröhren abwechselnd als partielle Katoden- bzw. Anodenfolger arbeiten. Der Katodenkreis der unteren Endröhre liegt dem Anodenkreis der oberen parallel und umgekehrt wodurch eine Verringerung des Ausgangswiderstandes auf ein Viertel erreicht wird. Anstelle einer bifilaren Wicklung wurde die Primärseite des Ausgangsübertragers 16-fach verschachtelt um sich den Eigenschaften eines bifilar gewickelten Übertragers anzunähern. Als weitere Maßnahme zur Erzielung größtmöglicher Symmetrie sind die Katoden und Anoden der jeweiligen Gegenseite kapazitiv überbrückt.



Röhren : ECC82, ECC82, ECC83, PCL86, PCL86



Baujahr : Dez. 2003



Abmessungen : 16x18x28



Gewicht : 6 kg



Eigenschaften : -linearer Frequenzgang  16 Hz bis 20 kHz

                              -Gesamtklirrfaktor bei 400 Hz :  0,33 %

                              -Dämpfungsfaktor : 18

                              -Ausgangsleistung : 12 WRMS

                              -Ausgangsimpedanz : 8 Ohm

                              -Leistungsaufnahme : Ruhe 64 W, Vollausteuerung 116 W

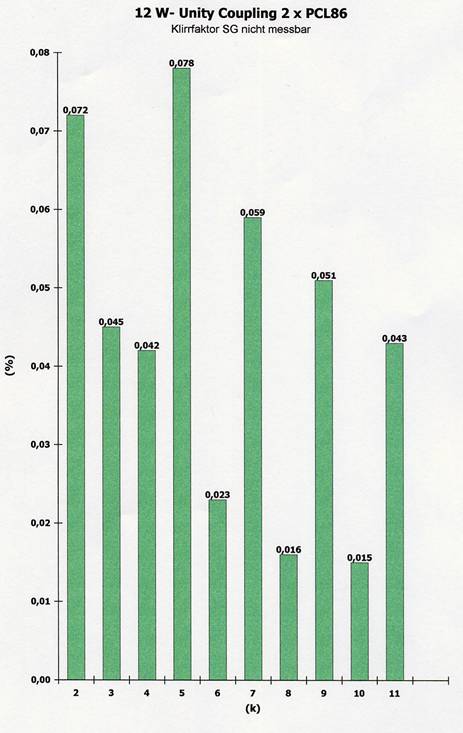

Klirrspektrum mit k1=1kHz





Versuchsaufbau
