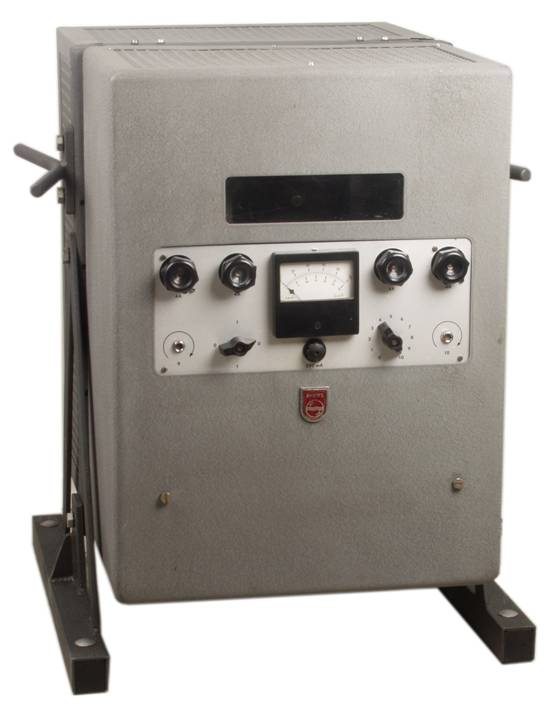

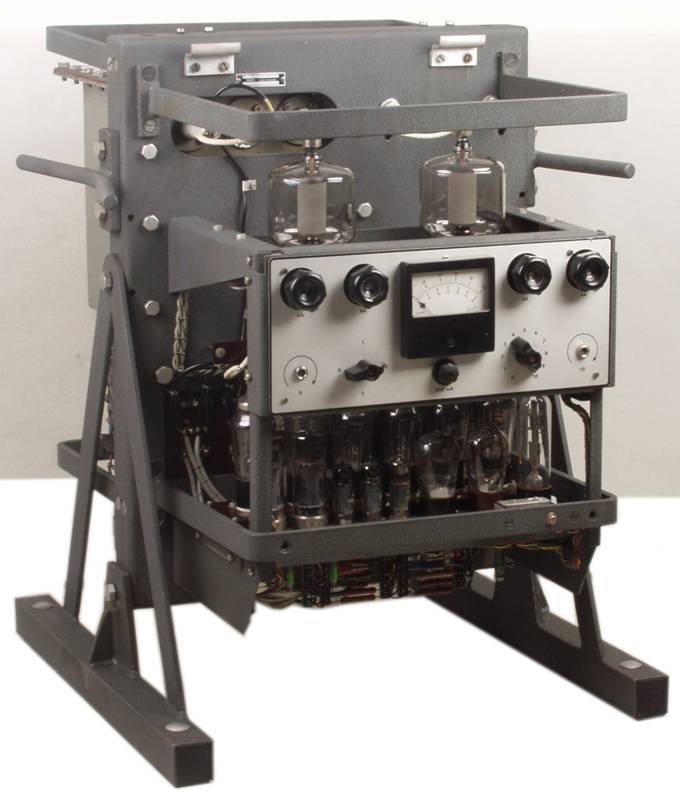

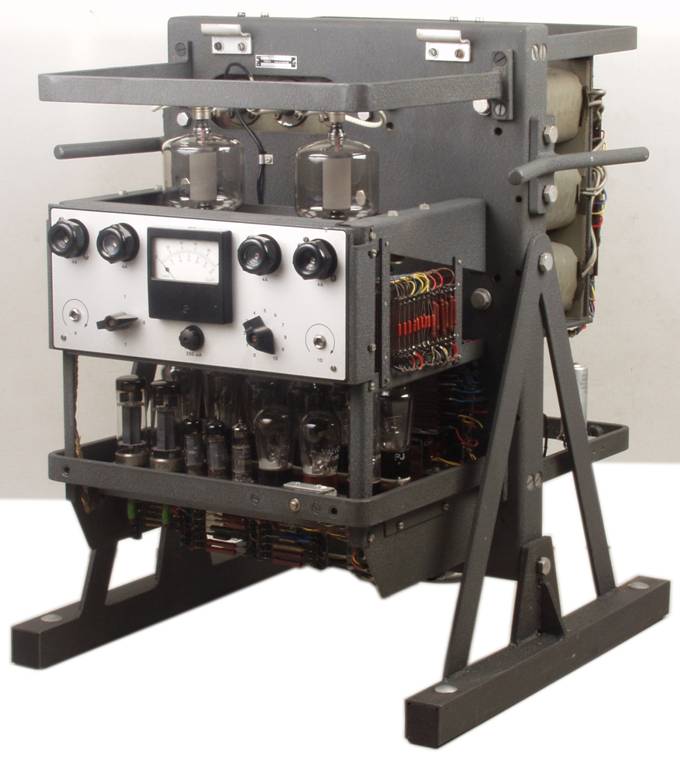

EL6471 1kW Großverstärker (Type 102408)
Klasse-B 1000W-Endverstärker, Treiber: 2x EL34 als Katodenfolger an die Endröhren gleichspannungsgekoppelt, symmetrischer Eingang, Drehstromanschluss Sternschaltung 220/380V. Anodenspannung: 3000V, 250mA Anodenstrom pro Endröhre bei Vollaussteuerung, Ruhestrom 50mA.
Baujahr: 1955
Abmessungen: 52x69x58
Gewicht: 142kg

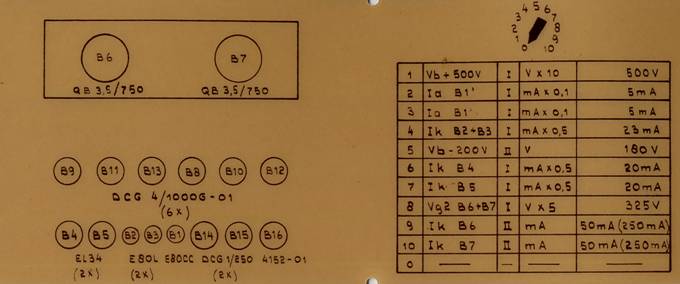

Röhren: siehe unten (Lageplan)

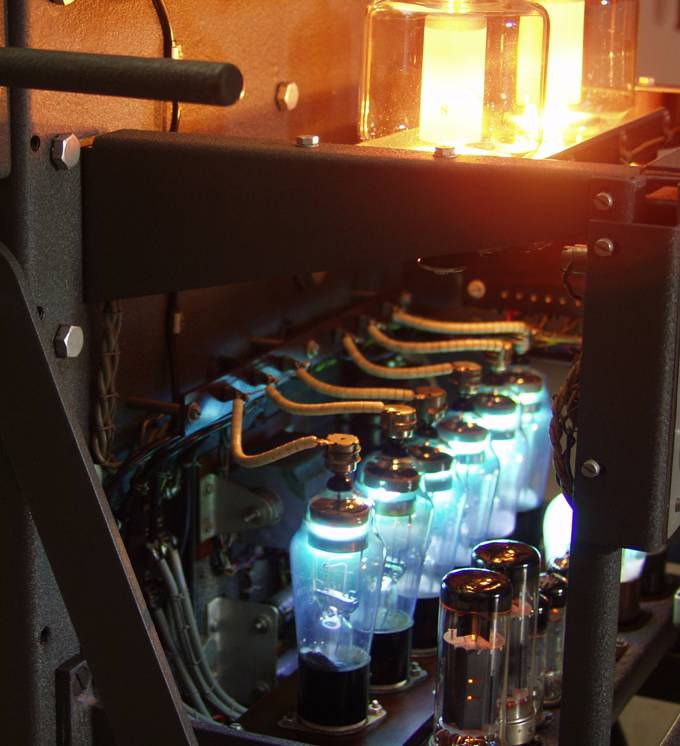

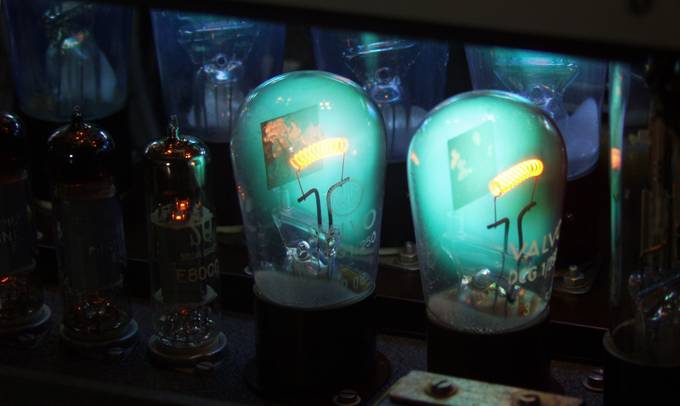

DCG1/250 Gleichrichter für die Vor- und Treiberstufe
DCG4/1000 Drehstrom-Brückengleichrichter

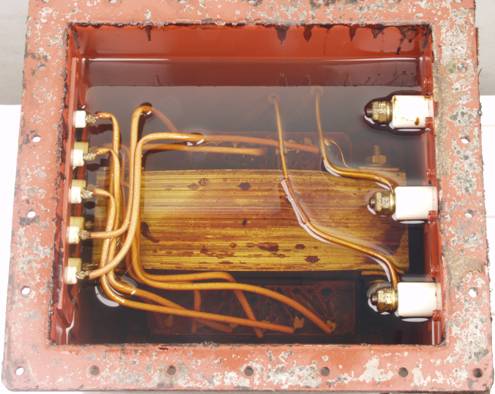

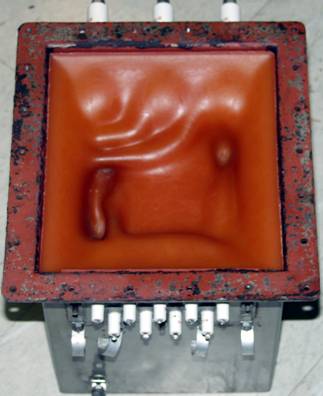

Ausgangstransformator in Öl (möglicherweise PCB-hältig) Öl gegen Wachs ersetzt

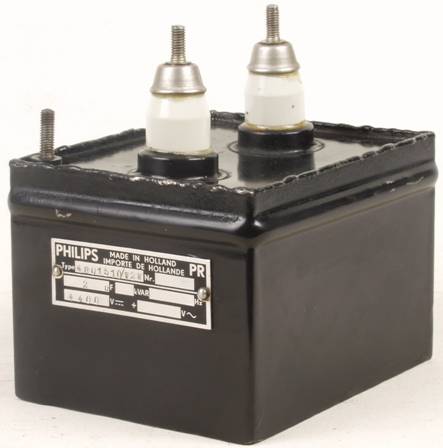

Glättkondensator
