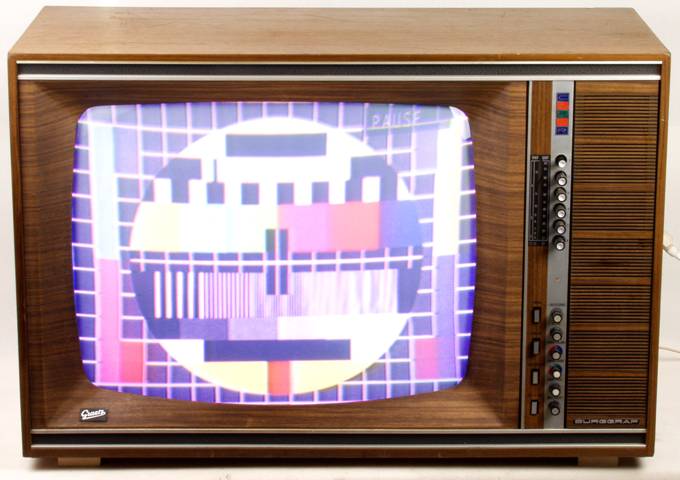

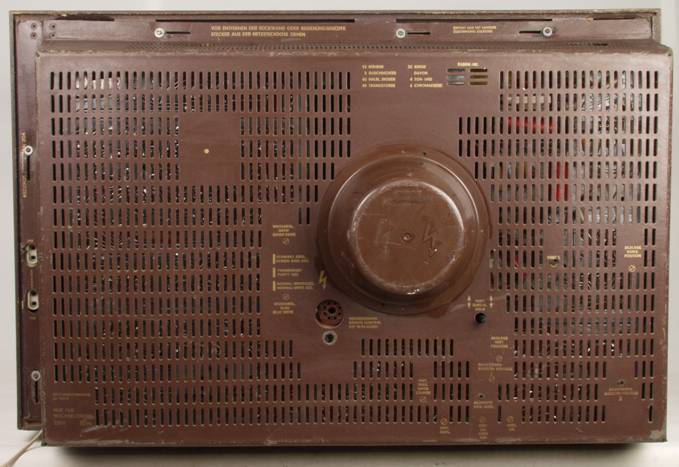

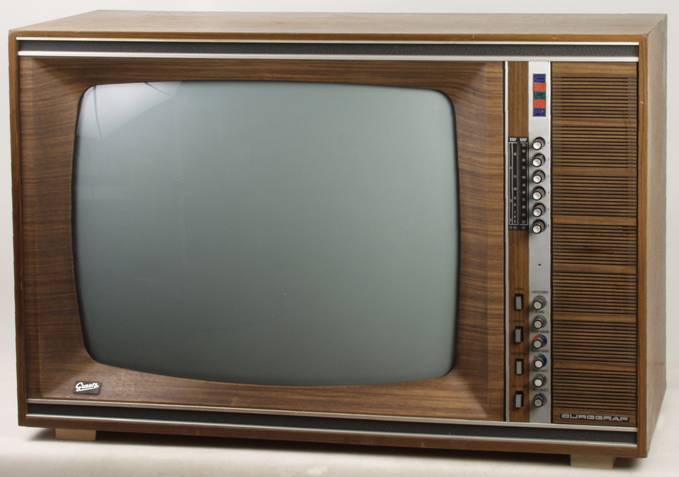

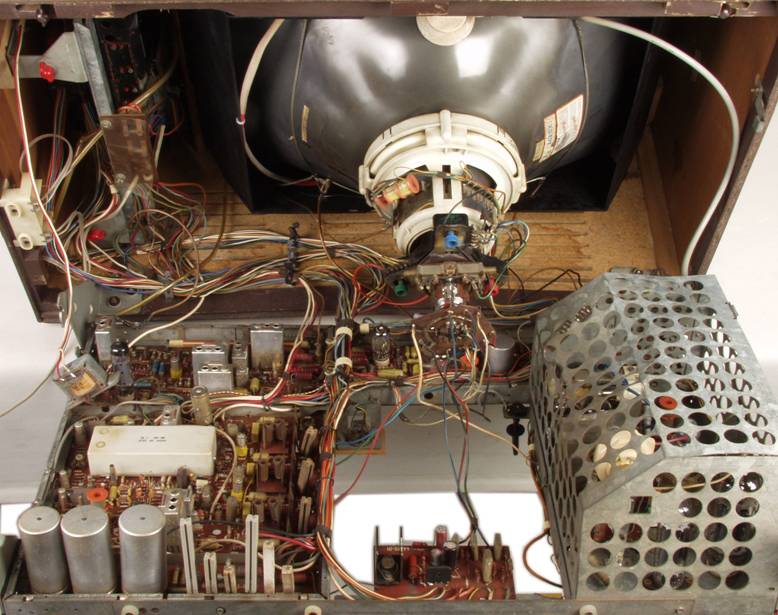

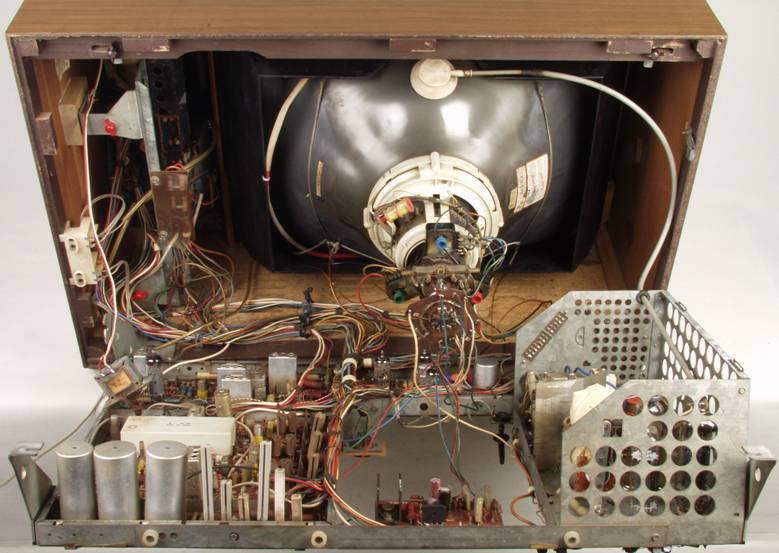

Burggraf Color



PAL-Farbfernseher



Röhren: PCL86, PCH200, PC92, PCF802, PL805, PC92, PY88, PL504, DY51, PY500A, PL519, GY501, A66-120X



Baujahr: 1967



Abmessungen: 79x54x55



Gewicht: 49kg



Leistungsaufnahme: 300W (bei voller Bildhelligkeit)

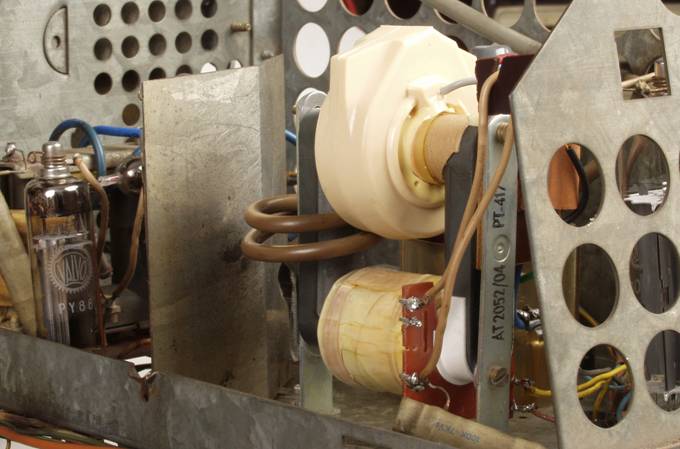

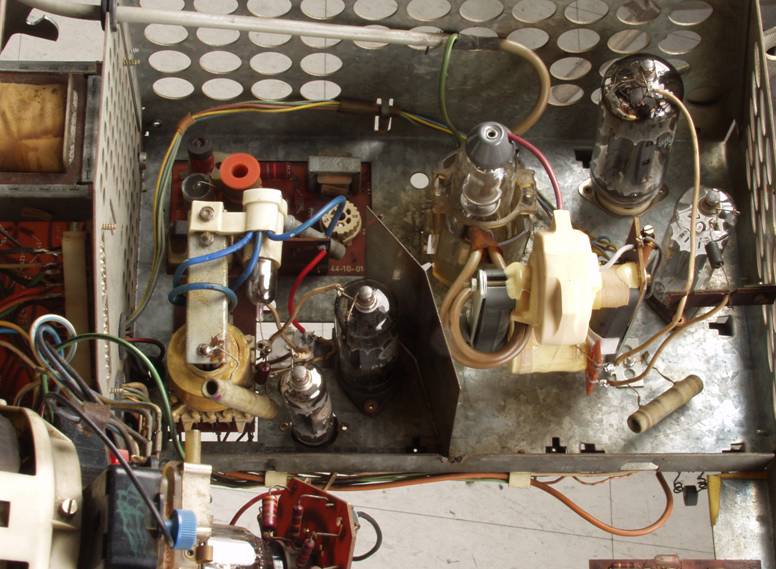

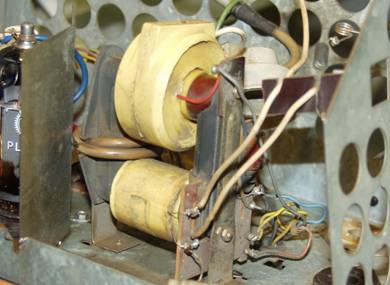

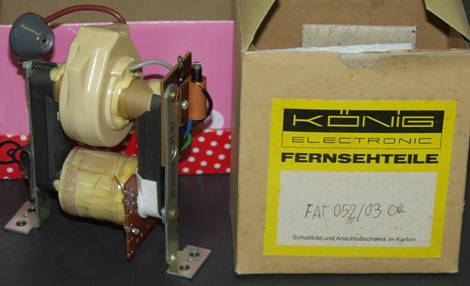

Austausch des defekten (bereits nicht mehr originalen) Hochspannungstransformators. Die korrekte Ersatztype wäre der FAT052/10/15 mit der Regelspannungswicklung gewesen. Der FAT052/03/04, ausgelegt für Schaltungen mit Ballaströhre, wies lediglich eine Impulswicklung auf, deren Ausgangsspannung für die hier angewandte Regelschaltung nicht hinreichend war. Als Lösung des Problems erwies sich eine Erhöhung der Fußpunktkapazität C534 verbunden mit einer Erhöhung von R485, somit die Regelröhre PC92, wieder in ihrem Arbeitspunkt, eine ausreichend hohe negative Regelspannung erzeugen konnte und das Gitter der PL519 auf –110V vorgespannt wurde.
