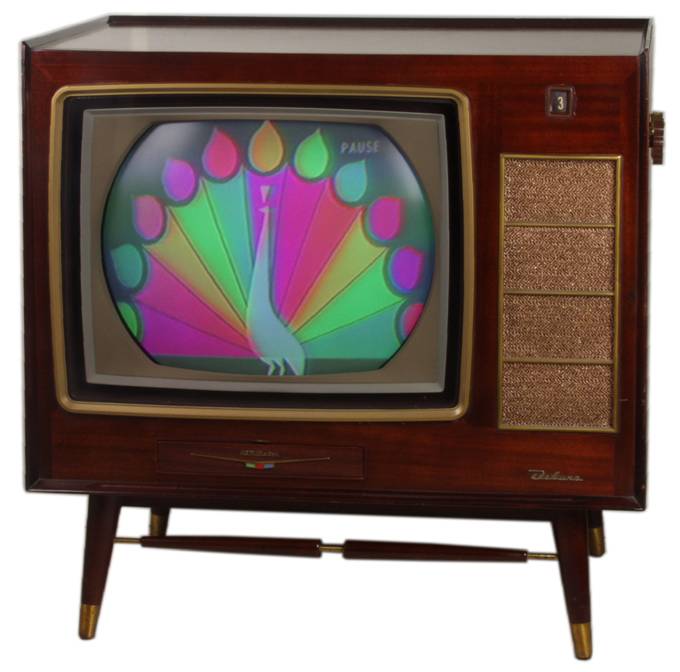

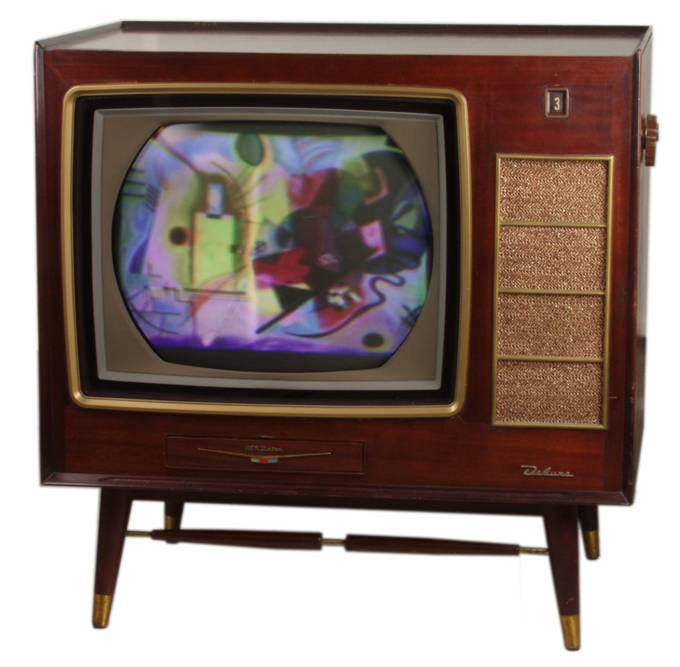

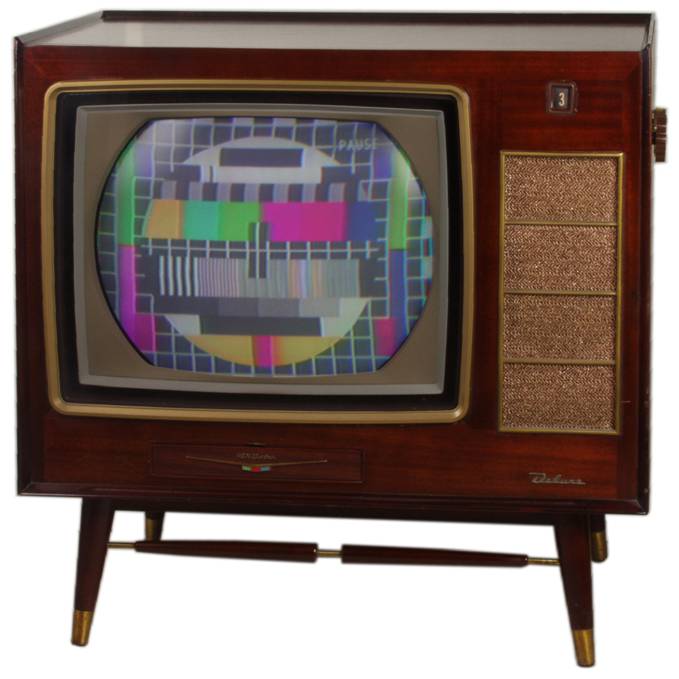

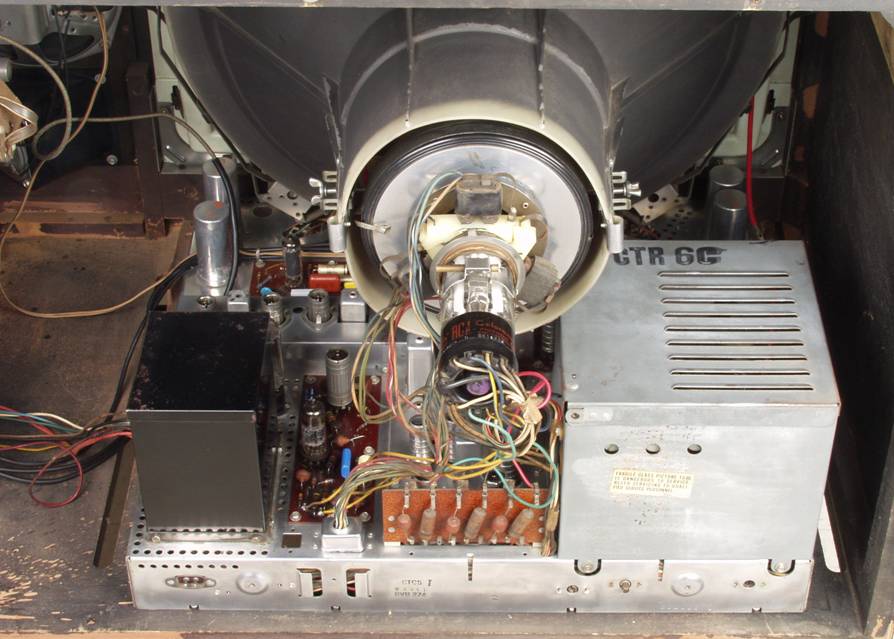

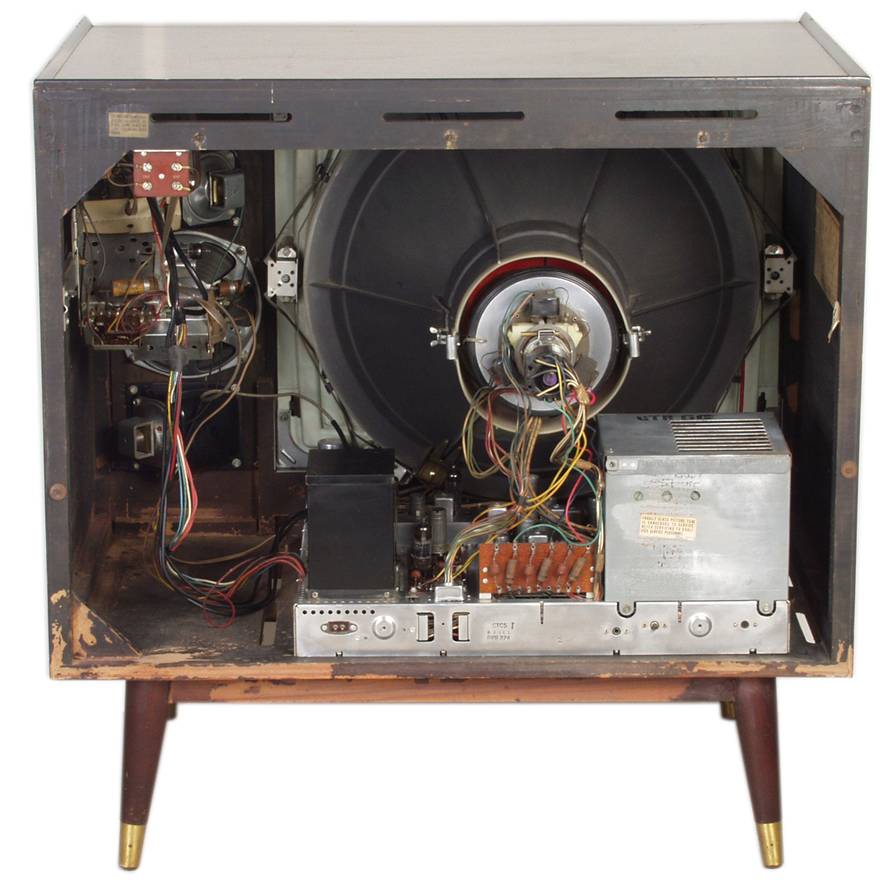

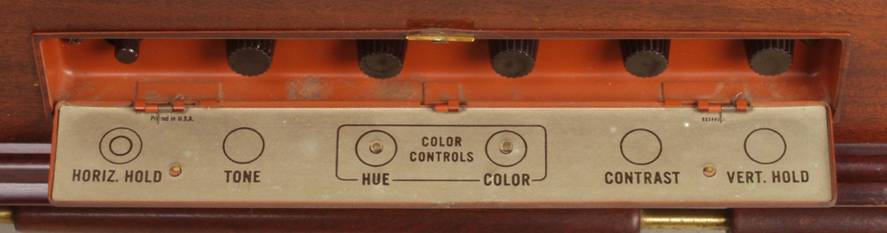

Asbury 21-CD-7915U
NTSC – Farbfernseher, Chassis CTC-5 Deluxe
Baujahr: 1956
Abmessungen: 90x91x59(71)
Leistungsaufnahme: 380W
|
Röhre |
Funktion |
|
|
1 |
21AXP22 |
Farbbildröhre (RCA: “Kinescope”) |
|
2 |
6AF4A |
UHF-Oszillator |
|
3 |
6X8 |
Oszillator, Mischstufe |
|
4 |
6BQ7A |
RF-Verstärker |
|
5 |
6DE6 |
1. ZF-Stufe |
|
6 |
6DE6 |
2. ZF-Stufe |
|
7 |
6CB6 |
3. ZF-Stufe |
|
8 |
6AW8 |
1. Videostufe, Störinverter |
|
9 |
12BY7A |
2. Videostufe |
|
10 |
6U8 |
AGC, Amplitudensieb |
|
11 |
6AU6 |
1. Ton ZF-Stufe |
|
12 |
6AU6 |
2. Ton ZF-Stufe |
|
13 |
6T8 |
Ratiodetektor, 1. NF-Stufe |
|
14 |
6AQ5 |
Ton - Endstufe |
|
15 |
6CG7 |
2. Synchronverstärker, Vertikaloszillator |
|
16 |
6AQ5 |
Vertikalendstufe |
|
17 |
6AW8 |
1. Farb - Bandpass, Farbkiller |
|
18 |
6AW8 |
2. Farb - Bandpass, Burstverstärker |
|
19 |
6BY6 |
Y - Demodulator |
|
20 |
6BY6 |
Z - Demodulator |
|
21 |
6CB6 |
Farbträgeroszillator |
|
22 |
Quarzröhre |
Farbträgeroszillator |
|
23 |
12BH7A |
G-Y- und B-Y-Differenzverstärker |
|
24 |
12BH7A |
R-Y-Differenzverstärker, Austastverstärker |
|
25 |
6CG7 |
Horizontaloszillator |
|
26 |
6AU4-GTA |
Boosterdiode |
|
27 |
6CB5A |
Horizontalendstufe |
|
28 |
3A3 |
Hochspannungsgleichrichter |
|
29 |
1V2 |
Fokusspannungsgleichrichter |
|
30 |
6BK4 |
Ballaströhre |
|
31 |
5U4-GB |
Gleichrichter |
|
32 |
5U4-GB |
Gleichrichter |
