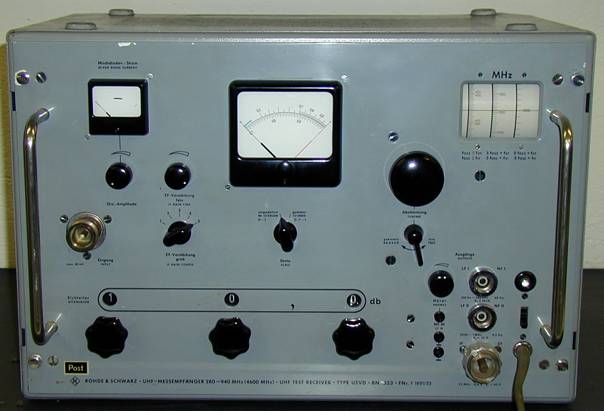

USVD UHF-Empfänger



Empfänger für 280 bis 940 MHz, Oberwellenmischung durch 3x und 5x f_osz  +/- ZF bis  4600 MHz, Dekadischer Eingangsteiler –70,9 bis 0 dB , 4 Ausgänge : 100Hz-200kHz, 20Hz-1MHz, (ZF) 25MHz, Kopfhörer

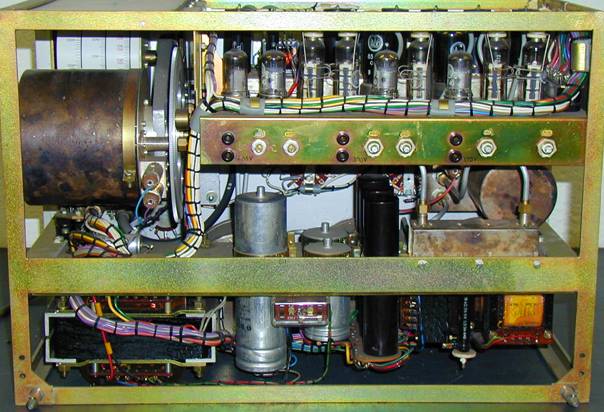

Röhren : 2St. 85A1

                6St. EF80

                1St. DL41

                5St. PL81

                3St. EF40

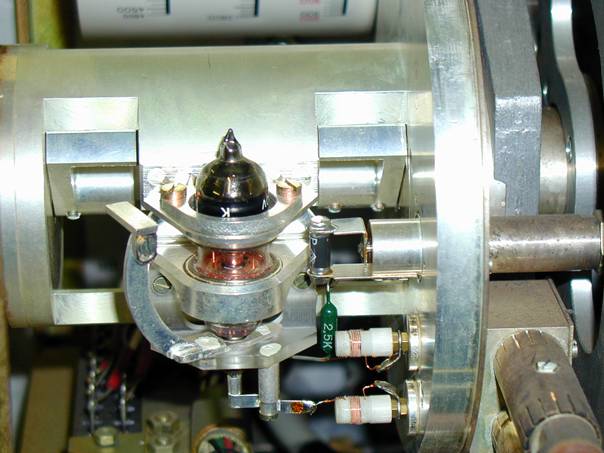

                1St. DET 23  (EC57)
