HFH

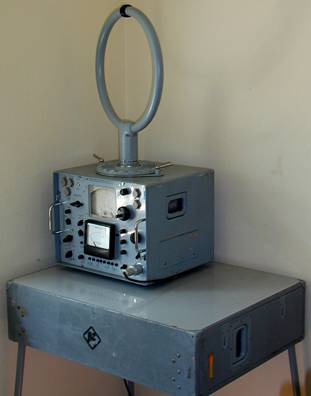

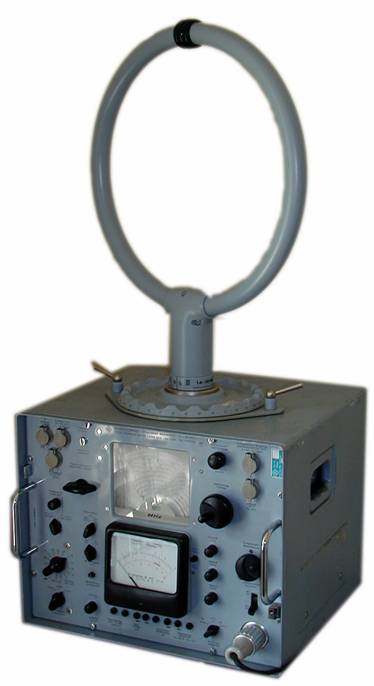

HFH vorne        HFH ges



LMKW- Feldstärkemessgerät mit Peilrahmen, aktiver Stabantenne, kapazitiver und induktiver Tastantenne. Doppelsuperhetempfänger mit 2 HF-Vorstufen, Bandbreitenumschaltung, automatischer Frequenznachstimmung, Kalibriergenerator, Netz- sowie 12V= Batteriebetrieb.



Röhren : ECC81, ECC81, ECC81, ECC81, ECH81, EF80, EF85, EF85, EF85, E88CC, E180CC,

              E180F, E180F, D3a, 85A2, 108C1



Abmessungen : 43x36x44 (nur Empfänger)



Gewicht : 45 kg

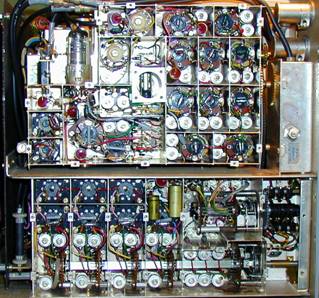

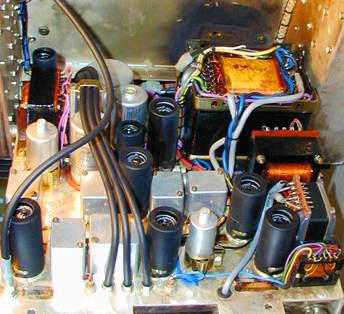

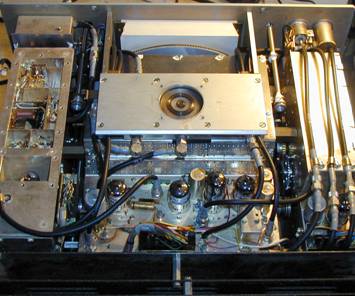

HFH  HFH



HFH   HFH

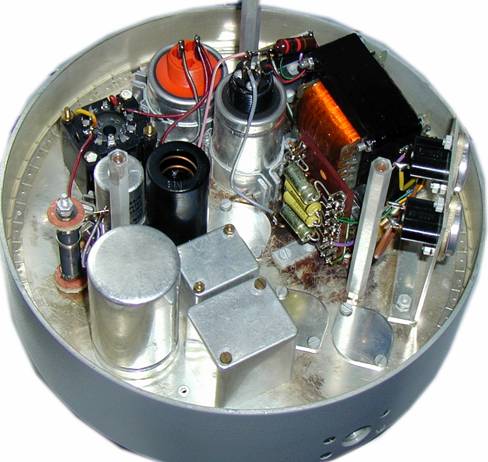

Schaltungsansicht der Aktivantenne:

HFH.5
