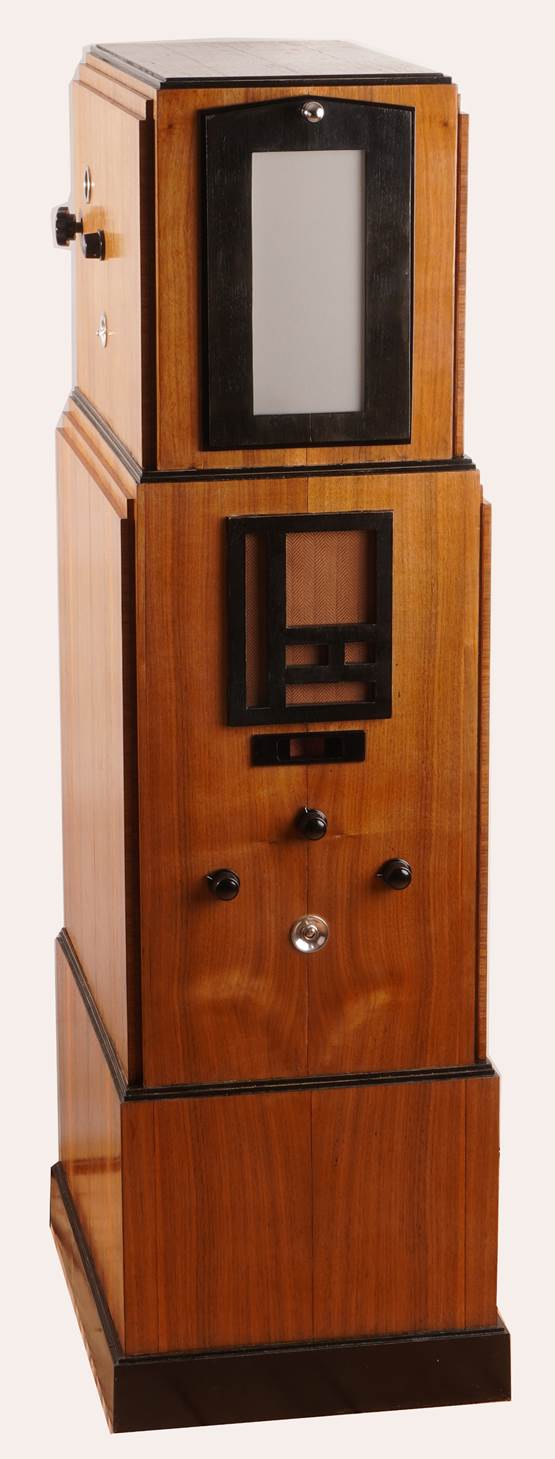

Replika Baird-Busch Mirror Drum Televisor 1933

Abmessungen: 38x125x50 (BHT)

Gewicht: 40kg

Baujahr: 2021-22

Röhren: RENS1214, RENS1214, REN904, REN904, RES964, RGN1064

Bildformat: 10x23cm aufrecht, Zeilenrichtung vertikal

Auflösung horizontal: 30 Zeilen

Auflösung vertikal: ca. 15kHz

Bildwechsel: 25/s

Synchronisation: 50Hz-Netz über Reluktanzmotor

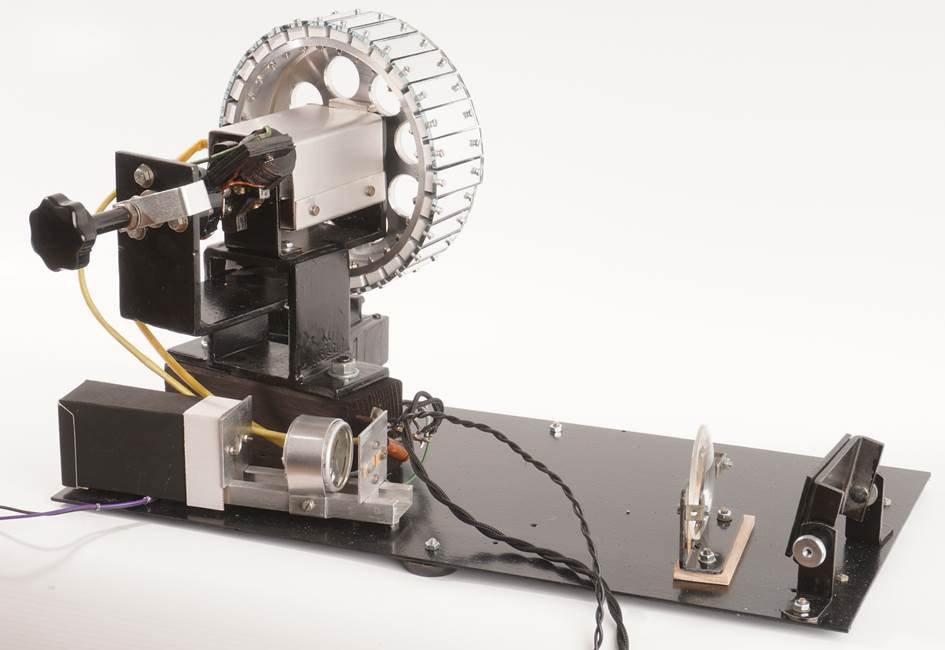

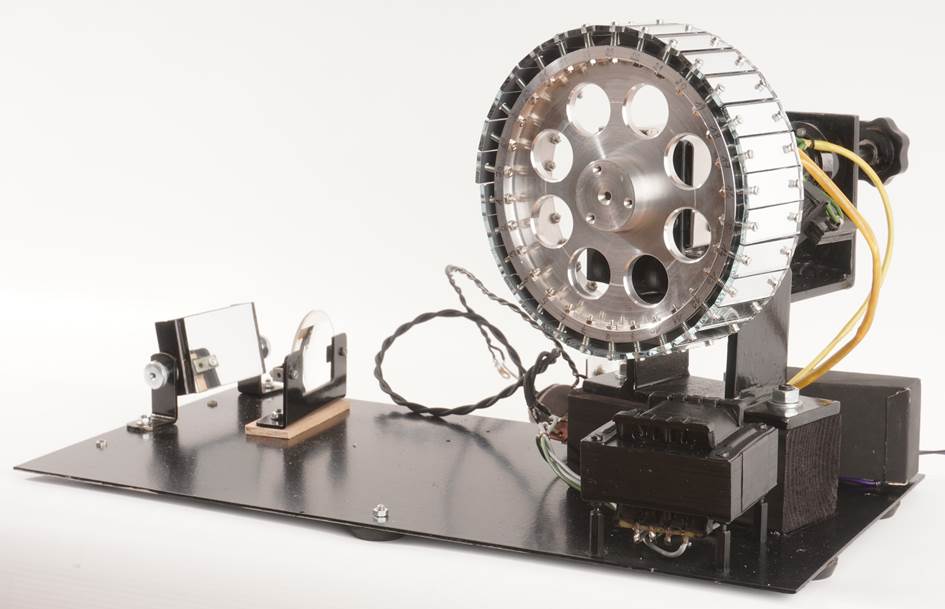

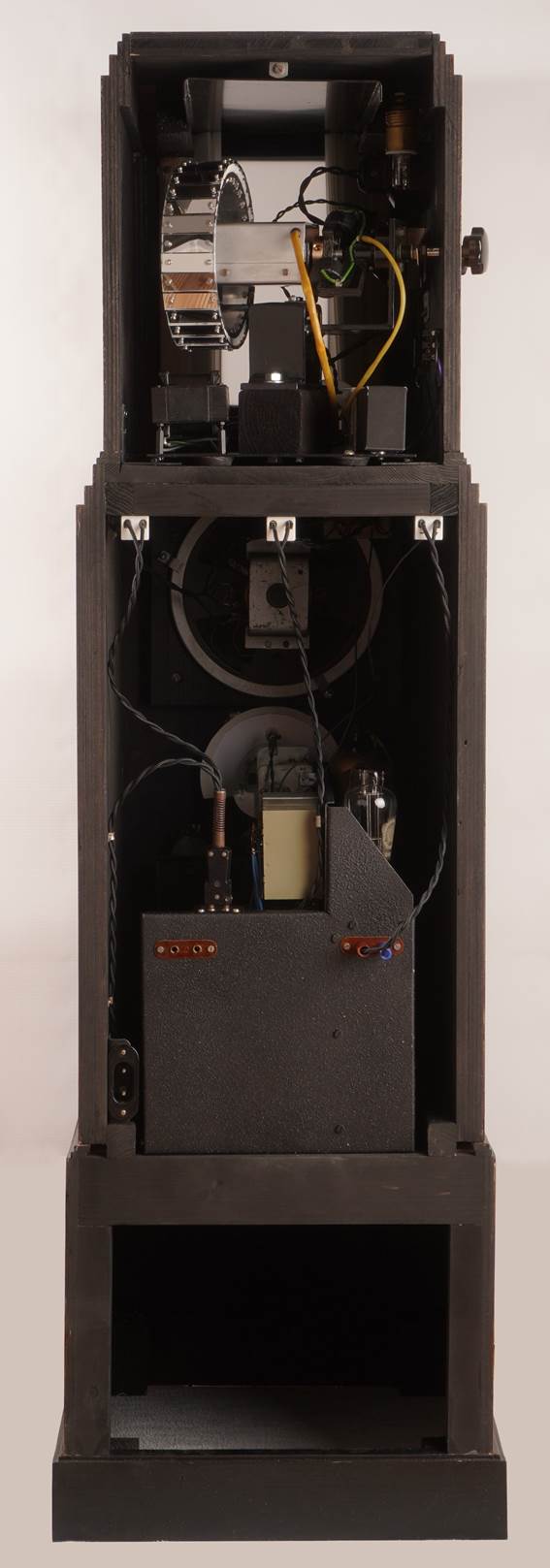

Scannersystem: Weillersches Spiegelrad mit 30 Spiegeln, Antrieb durch Universal- und 4-Pol-Reluktanzmotor, Drehzahl = 1500rpm

Bildlageeinstellung vertikal: rotierbarer Stator des Reluktanzmotors

Bildlageeinstellung horizontal: Austasten der Stromzufuhr des Reluktanzmotors bis zum richtigen Bildviertel mittels Leistungspotenziometers

Lichtquelle: LED warmweiß, original: Projektorlampe über Kerrzelle (wird noch zu realisieren versucht)

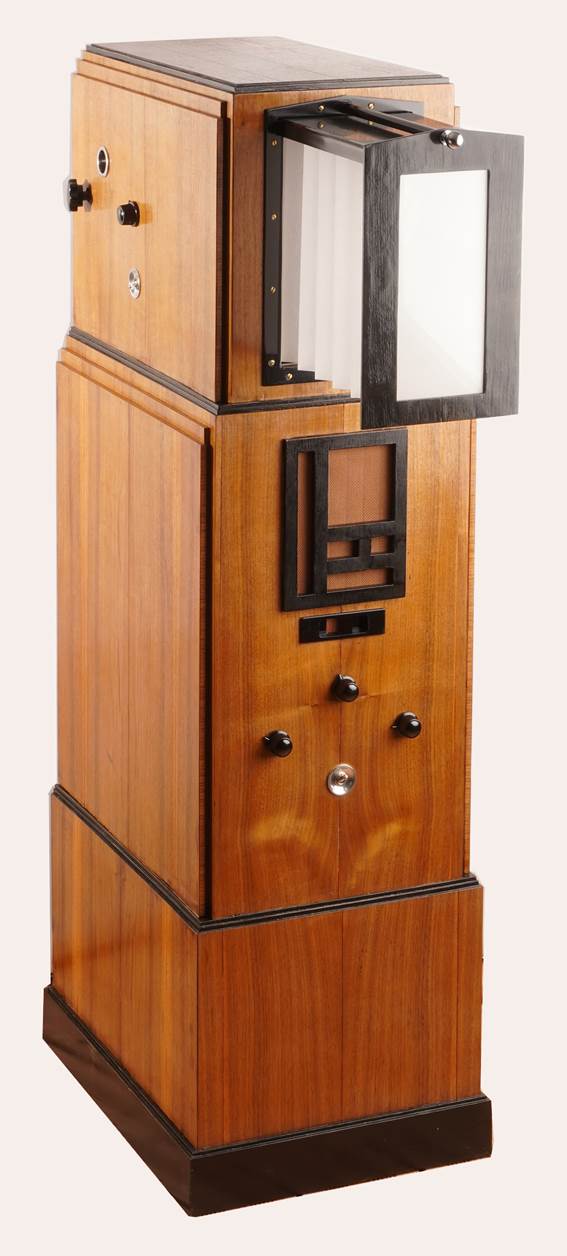

Schirm: herausziehbar auf Brennweite, Pauspapier zwischen zwei Glasplatten

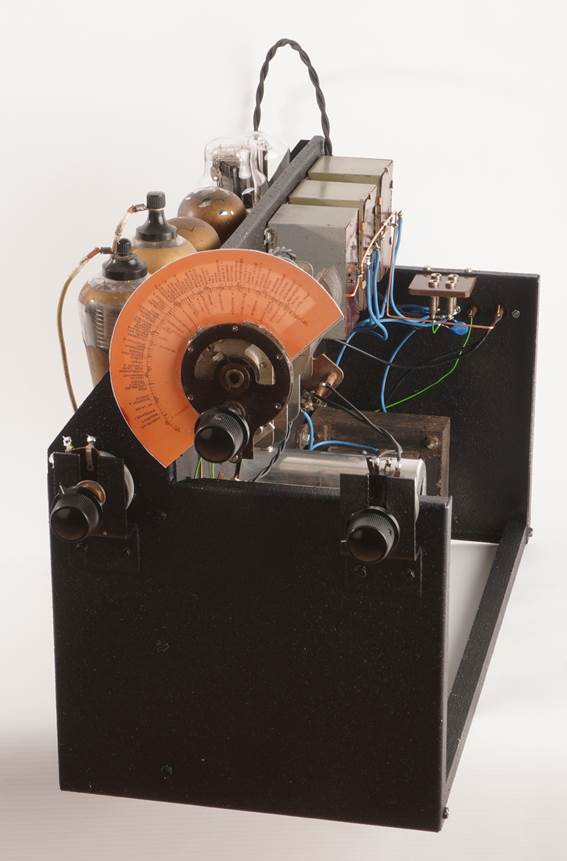

Empfänger: 3-Kreis TRF, Bereich ca. 1-4MHz, Anodendemodulator, NF-Vorstufe, Triodenendstufe, Ausgang umschaltbar auf Lautsprecher oder Lampe

Lautsprecher: fremderregt, als Siebdrossel

Einstellorgane: am Empfängerchassis, vorne: Abstimmung, Pegel HF-Verstärkung (Kontrast), Shuntpotentiometer über LED (Helligkeit), Netz Ein-Aus

am Scanner, seitlich: Bildlage vertikal, Umschalter Lautsprecher-Fernsehlicht, Synchronisierpotentiometer

Empfängerchassis: Aluminium, Lackierung schwarz matt rau

Gehäuse: Flächenelemnte: Sperrholz Buche, Übergangsleisten: Buche, Fichte, Furnier: deutsche Nuss, Oberfläche: Schellack

Verkabelung: Stoffkabel verdrillt, Gummikabel
